Hệ thống lập bản đồ di động 4,4kg MMS LiDAR có độ chính xác cao PM-1500 Tầm xa 1500m

Hệ thống bản đồ di động LiDAR 4,4 kg có độ chính xác cao 5mm @ 50m PM-1500 với tầm xa 1500m và tần số 2 triệu điểm / s

Hệ thống bản đồ di động PM-1500 LiDAR là một hệ thống đo lường di động tầm xa và chính xác cao, tần số cao và được phát triển độc lập bởi Wuhan Hi-Cloud Technology Co., Ltd.Thành phần cốt lõi của hệ thống là máy quét tia laze với chức năng công nghệ đa tiếng vang.Nó có thể đồng bộ hóa đám mây điểm tia laze 3D và dữ liệu POS, nhanh chóng tạo DSM, DEM và DOM và tạo ra các mô hình DLG và 3D thông qua một bộ phần mềm ứng dụng và xử lý dữ liệu hoàn chỉnh.

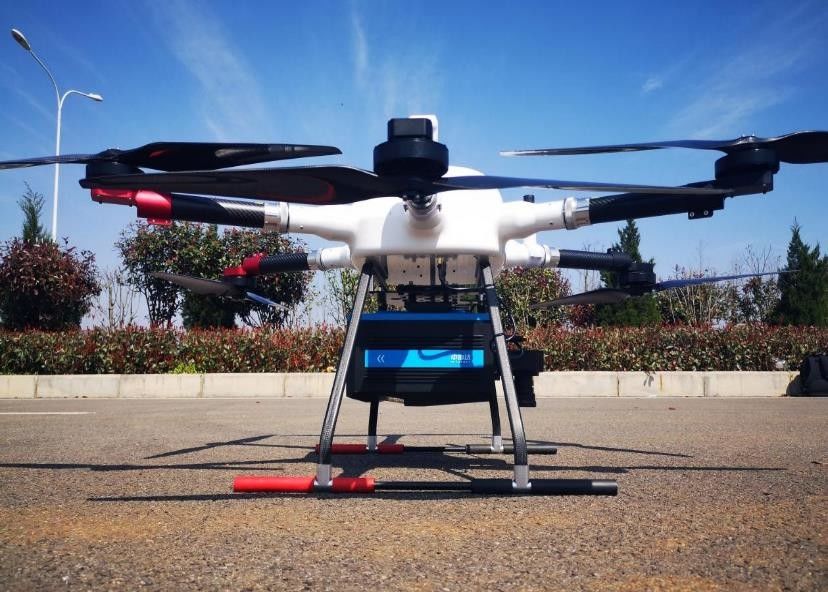

Hệ thống PM-1500 có thể được áp dụng cho UAV nhiều cánh quạt, UAV cánh cố định VTOL, máy bay nhỏ và máy bay trực thăng để thu được dữ liệu đám mây điểm tia laze có độ chính xác cao dày đặc trên mặt đất trên nền tảng di động bay nhanh. giải pháp tích hợp sẽ được cung cấp.Nó được sử dụng rộng rãi trong khảo sát và lập bản đồ cơ bản mới, mô hình 3D kỹ thuật số, đo đạc và bản đồ địa hình, khảo sát địa chính, khảo sát giao thông, kiểm tra đường dây điện, khảo sát lâm nghiệp, giám sát thiên tai và các lĩnh vực khác.

Các tính năng chính của hệ thống bản đồ di động PM-1500 LiDAR

• Phạm vi đo dài: phạm vi tối đa 1500m @ 60% độ phản xạ
• Tần số cao: lên đến 2 triệu điểm / s
• Độ chính xác cao: phạm vi chính xác 5mm @ 50m;độ chính xác của hệ thống tốt hơn 5cm
• Đa tiếng vang: 4 lần tiếng vang
• Trọng lượng nhẹ: 4,4kg
• Thâm nhập: tích hợp nhiều cảm biến như máy quét tia laze, GPS, IMU và camera khảo sát trên không, v.v.
• Hiệu quả về chi phí: hiệu suất ổn định, tiết kiệm chi phí

Các thông số chính của hệ thống bản đồ di động PM-1500 LiDAR

1. Máy quét laze

2. Hệ thống camera

3. Hệ thống POS

4. Hiệu suất hệ thống

Các dự án ứng dụng của hệ thống bản đồ di động PM-1500 LiDAR

1. Dự án khảo sát địa hình

Khu vực khảo sát chủ yếu là địa hình bằng phẳng, có độ nhấp nhô nhỏ và độ cao chênh lệch lớn nhất là 20 mét.Có một con đường chính trong khu vực khảo sát, với nhiều thảm thực vật hơn và một số khu dân cư đông đúc.

Yêu cầu về độ chính xác: Yêu cầu về mật độ điểm tốt hơn 16pt / m²;Yêu cầu độ chính xác ngang / dọc: ≤5cm, đáp ứng yêu cầu đo đạc và lập bản đồ địa hình 1: 500

2. Kiểm định công trình đường dây 500 kV một chiều

Đường dây được kiểm tra của dự án là phân đoạn đường dây 500 kV một chiều, gồm 3 tháp đế và 2 khoảng, với tổng chiều dài khoảng 0,8km.

Yêu cầu: Phân tích tình trạng điểm nguy hiểm / Phân tích dự báo điểm nguy hiểm / Phân tích định lượng tình trạng thành phần

3. Dự án mô hình thành phố 3D

Tổng diện tích khu vực khảo sát khoảng 10 km vuông.Cần thu được đám mây điểm tia laze gốc và ảnh xiên trong khu vực khảo sát, đồng thời tạo mô hình 3D theo dữ liệu gốc thu được.

Đám mây điểm tia laze thu được bằng công nghệ khảo sát trên không LiDAR trong không khí và dữ liệu hình ảnh kỹ thuật số được chụp bởi máy ảnh xiên được sử dụng để tạo Mô hình độ cao kỹ thuật số (DEM) và Bản đồ trực quan kỹ thuật số (DOM) và tạo mô hình địa hình.Đồng thời, mô hình 3D được tạo ra dựa trên dữ liệu đám mây điểm tia laze và bản vẽ đường.Lấy chiều cao tòa nhà thông qua mô hình 3D, lấy thông tin tòa nhà thông qua hình ảnh xiên và ảnh mặt đất, sau đó xây dựng cơ sở dữ liệu thông tin tòa nhà.
