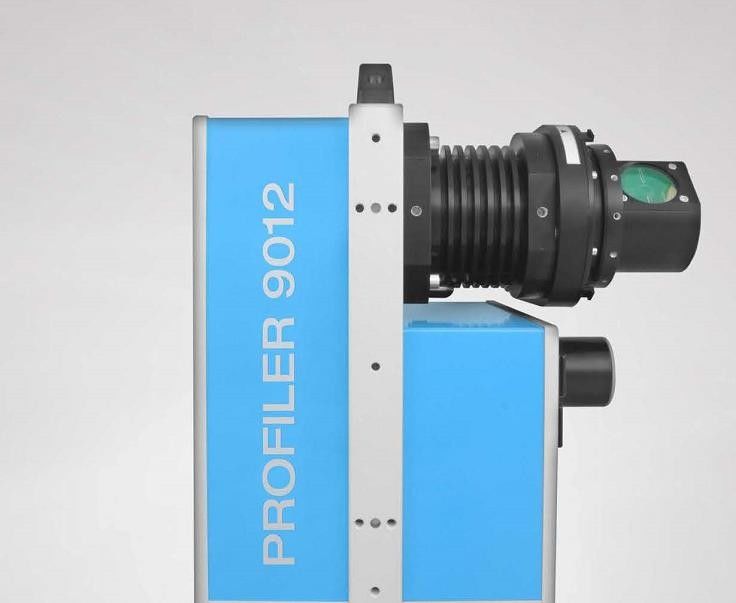

Hồ sơ tia laze 2D phạm vi 119m Hồ sơ Z + F 9012 Bước sóng 635nm

Z + F 2D tia laze profiler 9012 sử dụng chế độ phân loại tia laze theo pha.So với máy quét tia laze xung thông thường, ưu điểm lớn nhất của nó nằm ở độ chính xác cao của phép đo.Độ chính xác khác nhau của bộ định hình tia laze Z + F 2D 9012 có thể đạt 0,9mm@50m, độ chính xác của hệ thống có thể đạt tới 5cm @ 100m.Với tỷ lệ nhận dạng điểm cao và độ chính xác của phép đo cao, nó có thể đáp ứng nhu cầu của các mục đích đo lường chính xác cao nghiêm ngặt.

2. Tần số cao

Nhờ thiết kế công nghiệp tiên tiến của Z + F 2D tia laze profiler 9012, tần số phát tia tia laze của nó lên đến 1,01 triệu điểm / s và tốc độ quét lên đến 200 profile / s.Tần số điểm cực cao mang lại mật độ đám mây điểm cao hơn, để có được chi tiết mục tiêu phong phú tốt hơn.

Các lĩnh vực ứng dụng của Z + F 2D tia laze profiler 9012

Z + F 2D tia laze profiler 9012 có thể được tích hợp với mô-đun định vị vệ tinh, mô-đun dẫn đường quán tính, đồng hồ đo đường, camera toàn cảnh 360 °, mô-đun điều khiển lắp ráp và máy tính hiệu suất cao để tạo thành hệ thống lập bản đồ di động 3D LiDAR gắn trên xe có độ chính xác cao HiScan-Z.Hiện nay, hệ thống được sử dụng rộng rãi trong lập bản đồ địa hình cơ bản, khảo sát đô thị chuyên đề, khảo sát và thiết kế giao thông, chế độ xem phố, thành phố kỹ thuật số 3D, v.v.

1. Điều tra và lập bản đồ địa hình cơ bản

Hệ thống bản đồ di động 3D LiDAR độ chính xác cao HiScan-Z có thể nhanh chóng thu thập tất cả các yếu tố địa lý của khu vực cụ thể và dữ liệu có độ chính xác cao thu được có thể đáp ứng các yêu cầu về độ chính xác của bản đồ địa hình 1: 500.Nó có thể nhanh chóng thực hiện sản xuất bản đồ thông qua phần mềm xử lý dữ liệu văn phòng và có thể được sử dụng rộng rãi trong các lĩnh vực ứng dụng như khảo sát bản đồ địa hình cơ bản tỷ lệ lớn, khảo sát và cập nhật địa hình đô thị, cập nhật DEM độ chính xác cao cho đô thị, v.v.

2. Khảo sát thành phần đô thị thành phố trực thuộc trung ương

Theo yêu cầu thu thập và ứng dụng nhanh chóng các thành phần của thành phố và các thành phần khác trong quản lý đô thị, hệ thống lập bản đồ di động 3D LiDAR độ chính xác cao HiScan-Z có thể nhanh chóng thu thập thông tin tọa độ 3D của các đối tượng địa lý trên cả hai bên đường, một cách chính xác và nhanh chóng trích xuất và thu thập các thành phần quản lý đô thị, đô thị, biển báo giao thông, quảng cáo ngoài trời và các tính năng khác, đồng thời xuất bản và áp dụng các kết quả được trích xuất và thu thập, nó có thể được kết nối liền mạch với các hệ thống quản lý đô thị kỹ thuật số hiện có và có thể được áp dụng cho các lĩnh vực ứng dụng quản lý đô thị như như quản lý đô thị kỹ thuật số.

3. Tổng điều tra cảnh quan đô thị

Hệ thống lập bản đồ di động 3D LiDAR có độ chính xác cao HiScan-Z có thể nhanh chóng thu thập dữ liệu đám mây 3Dpoint của vườn cây hai bên đường.Thông qua phần mềm khảo sát vườn, nó có thể bán tự động trích xuất các thông tin hình học như vị trí cây, đường kính, chiều cao cây, chiều rộng tán, v.v.Đồng thời, kết hợp với hình ảnh toàn cảnh, nó có thể nhận ra đầu vào của các loại cây và các thuộc tính khác.

4. Khảo sát đường cao tốc và giao thông thông minh

Hệ thống lập bản đồ di động 3D LiDAR có độ chính xác cao HiScan-Z thu thập các đám mây điểm tia laze 3D trên đường và cả hai bên trong quá trình di chuyển nhanh và có thể nhanh chóng tạo ra các mặt cắt dọc và ngang của đường, bản đồ địa hình dải và dữ liệu thông tin địa lý không gian chuyên đề về giao thông.Nó có thể được sử dụng rộng rãi trong khảo sát kỹ thuật tái thiết và mở rộng đường, lập bản đồ sửa chữa đường lớn và vừa, lập bản đồ địa hình dải đường cao tốc, khảo sát xây dựng cầu đường, khảo sát tài sản đường bộ và xây dựng cơ sở dữ liệu, mô hình 3D đường và các lĩnh vực ứng dụng khác .

5. Thành phố 3D kỹ thuật số

Hệ thống lập bản đồ di động 3D LiDAR độ chính xác cao HiScan-Z có thể nhanh chóng quét và lấy dữ liệu cơ bản của đô thị, trực tiếp thu được dữ liệu đám mây điểm không gian 3D của hiện trường, hình ảnh kết cấu độ nét cao tương ứng và hình ảnh toàn cảnh, đồng thời nhanh chóng thu được mô hình dữ liệu 3D thông qua dữ liệu mô hình công nghệ hợp nhất, có thể được sử dụng rộng rãi trong dịch vụ chia sẻ thông tin địa lý đô thị, quy hoạch đô thị, quản lý tòa nhà, cộng đồng thông minh, nhà thông minh và các lĩnh vực khác.
