Hệ thống LiDAR di động có độ chính xác cao 4,4kg PM-1500 PRR100-2000kHz

4,4kg 5mm @ 50m độ chính xác cao 1500m @ 60% hệ thống LiDAR di động tầm xa PM-1500 với tần số 2 triệu điểm / s

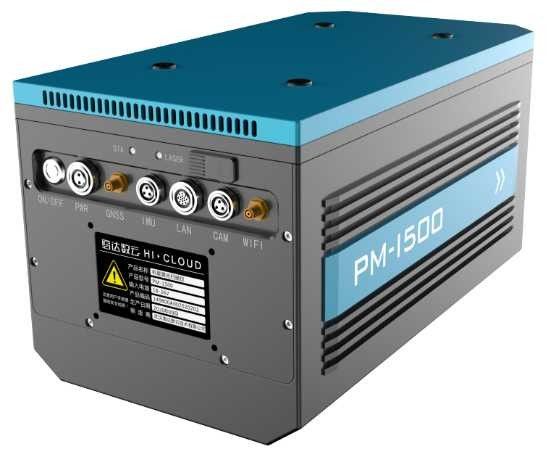

Được phát triển độc lập bởi Wuhan Hi-Cloud Technology Co., Ltd, hệ thống LiDAR di động tầm xa và có độ chính xác cao PM-1500 tích hợp máy quét tia laze độ chính xác cao, máy POS độ chính xác cao (GPS, IMU) và các cảm biến khác dựa trên thế hệ mới của khung công nghệ cốt lõi.Thành phần cốt lõi của hệ thống là máy quét tia laze với chức năng công nghệ đa tiếng vang.

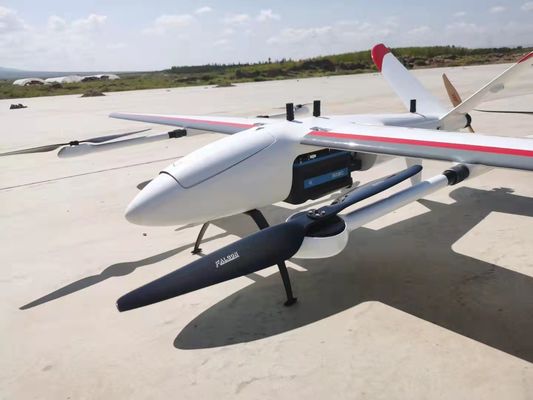

Nó có thể được áp dụng cho UAV nhiều cánh quạt, UAV cánh cố định VTOL, máy bay nhỏ và máy bay trực thăng để thu được dữ liệu đám mây điểm tia laze chính xác cao dày đặc trên mặt đất trên nền tảng di động bay nhanh.Nó có thể đồng bộ hóa đám mây điểm tia laze 3D và dữ liệu POS, nhanh chóng tạo DSM, DEM và DOM và tạo ra các mô hình DLG và 3D thông qua một bộ phần mềm ứng dụng và xử lý dữ liệu hoàn chỉnh.Hệ thống được sử dụng rộng rãi trong các lĩnh vực khảo sát và lập bản đồ cơ bản mới, mô hình 3D kỹ thuật số, đo đạc và bản đồ địa hình, đo đạc địa chính, khảo sát giao thông, kiểm tra đường dây điện, khảo sát lâm nghiệp, giám sát thiên tai và các lĩnh vực khác.

Đặc điểm kỹ thuật tham số của hệ thống LiDAR di động PM-1500

vật phẩm	Các chỉ số	Thông số
Máy ảnh	Độ phân giải camera	42.4MP
	Tiêu cự	28mm



vật phẩm	Các chỉ số	Thông số
Hệ thống POS	Độ chính xác vị trí (xử lý hậu kỳ)	Ngang 0,01m
		Độ cao 0,02m
	Định hướng chính xác (xử lý hậu kỳ)	Tựa 0,009 °
		Pitch / Roll 0,005 °



Ưu điểm chính củahệ thống LiDAR di động PM-1500

1. Độ chính xác cao:Độ chính xác khác nhau của hệ thống LiDAR di động PM-1500 có thể đạt đến 5mm @ 50m và độ chính xác toàn diện của hệ thống tốt hơn 5cm, đáp ứng các tình huống ứng dụng có độ chính xác cao khác nhau.



2. Tần số cao: Hệ thống LiDAR di động PM-1500 với tần số siêu cao lên đến 2 triệu điểm / giây có thể được trang bị cho UAV với tốc độ bay nhanh hơn và có thể thu được nhiều dữ liệu hơn trong cùng một thời điểm.



3. Phạm vi đo xa: Phạm vi đo cực xa 1500 mét đảm bảo an toàn vận hành trong môi trường biến động địa hình lớn.



4. Trọng lượng nhẹ: Trọng lượng tổng thể của hệ thống nhỏ hơn 4,4kg.Ngay cả khi bạn ra ngoài làm việc với UAV và các phụ kiện khác, một chiếc xe thông thường có thể tải tất cả chúng, điều này rất thuận tiện.



5. Tích hợp: Cấu trúc tổng thể của hệ thống đo tia laze trong không khí PM-1500 đã được tối ưu hóa một cách đổi mới.Nó tích hợp rất nhiều cảm biến như máy quét tia laze, GPS, IMU và camera khảo sát trên không, v.v. Nó nhẹ và dễ cài đặt.



6. Công nghệ đa tiếng vang: Hệ thống LiDAR di động PM-1500 áp dụng công nghệ đa tiếng vang.Nó có thể thu được tối đa 4 tín hiệu tiếng vang, đồng thời có thể xuyên qua cây cối và cung cấp thông tin bề mặt thực nhất ngay cả trong những khu vực có nhiều cây cối rậm rạp.



Ứng dụng thực tế:



1. Khảo sát địa hình bằng PM-1500



2. Mô hình thành phố 3D kỹ thuật số của PM-1500



3. Kiểm định đường dây 500 kV DC bằng PM-1500
