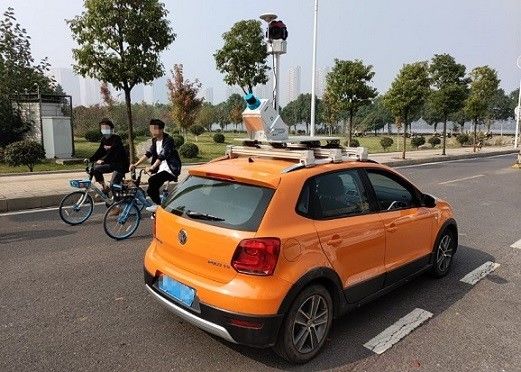

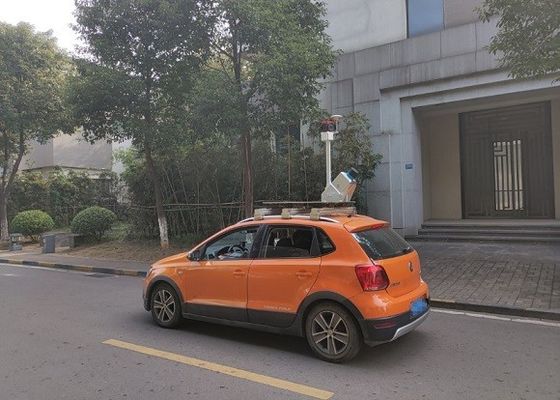

200scans / S Thiết bị lập bản đồ HiScan-C LiDAR Hệ thống đo lường quét tia laze

Độ phân giải góc 0,0088 ° Độ chính xác 5mm @ 40m 200scan / s Hệ thống lập bản đồ di động HiScan-C LiDAR để giám sát độ dốc đường cao tốc

Đường cao tốc nằm trong khu vực núi đá vôi dễ bị biến dạng và sạt lở do điều kiện địa chất mỏng manh, tiềm ẩn nguy cơ mất an toàn cho các phương tiện qua lại.Vì vậy, để đảm bảo an toàn và ổn định trong quá trình xây dựng và khai thác đường cao tốc, cần phải giám sát đường cao tốc và các công trình phụ trợ.Trong số đó, công tác giám sát sạt lở mái taluy dọc quốc lộ là một trong những công việc quan trọng nhất.Việc giám sát sạt lở đất truyền thống chủ yếu phụ thuộc vào các điểm đo thủ công và lập bản đồ địa hình nên hiệu quả thấp, độ phủ dữ liệu nhỏ và chế độ vận hành nguy hiểm.

Hiện nay, hệ thống đo đạc di động tia laze 3D dòng HiScan đã được sử dụng rộng rãi trong việc giám sát sạt lở đất, dòng chảy đá vụn và các thảm họa thiên nhiên khác vì ưu điểm của nó là hiệu quả cao, không tiếp xúc và thu thập dữ liệu phong phú.Dữ liệu đám mây điểm tia laze thu được dựa trên công nghệ quét tia laze 3D có thể được sử dụng để xây dựng mô hình 3D tinh chỉnh, có thể được sử dụng để khai thác yếu tố biến dạng trượt lở đất và phân tích tái tạo hiện trường.

Đặc trưng

1. Nhẹ: kích thước nhỏ và nhiều sóng mang, giảm đáng kể vùng mù hoạt động

2. Tích hợp: giải pháp tích hợp, tích hợp cao

3. Độ chính xác cao: mật độ đám mây điểm cao, tỷ lệ nhận dạng điểm cao, độ chính xác đo lường cao

4. Dễ dàng vận hành: hoạt động đơn giản và thuận tiện

5. Dễ dàng lưu trữ: thiết kế lưu trữ dữ liệu có thể cắm được

Sự chỉ rõ

Loại / Mô hình	HiScan-C SU1	HiScan-C SU2
Số lượng Sacnners	1	2
Tần số tia laze	Tối đa500.000 điểm / s	Tối đa1.000.000 điểm / s
Cân nặng	13kg	36kg
Đo phạm vi	150m / 300 / 600m @ 90%
Độ chính xác phạm vi	5mm @ 40m
Độ phân giải đo góc	0,0088 °
Máy ảnh toàn cảnh	Bọ rùa
Độ phân giải máy ảnh toàn cảnh	30 triệu pixel
Sự chính xác	5cm @ 100m
Tốc độ quét	200 giây / giây
