Hi-Cloud, công ty dẫn đầu về công nghệ quét laser 3D.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XiangYin |
| Chứng nhận: | ISO, others upon the requests |
| Số mô hình: | Hệ thống đo lưu lượng UAV HP3100 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Hộp máy tính chính * 1 40CM * 20CM * 24CM ， 17KG ； Hộp sạc * 1 80CM * 66CM * 40CM ， 6,5KG ； Hộp thiế |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 500 bộ / tháng |
| Phạm vi đo vận tốc: | 0,03-20 m / s | Đo lường độ chính xác: | ± 0,01 m / s ； ± 1% SF |
|---|---|---|---|
| Nghị quyết: | 1 mm / s | Lỗi đo lường: | ≤1% （0,01 m / s） |
| Góc chùm: | 25 ° * 12 ° | Thời lượng đo lường: | 0-180 giây, có thể cài đặt |
| Khoảng thời gian đo lường: | 1-18000 giây, có thể điều chỉnh | Tốc độ bay ngang tối đa: | Chế độ S: 23 m / s |
| Làm nổi bật: | Hệ thống đo lưu lượng UAV,Hệ thống đo lưu lượng UAV độ phân giải 1mm / S,Thiết bị khảo sát thủy văn vận tốc 20m / S |
||

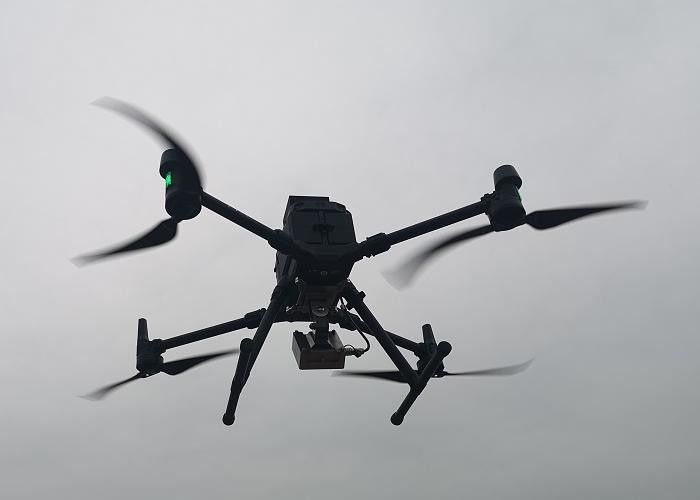

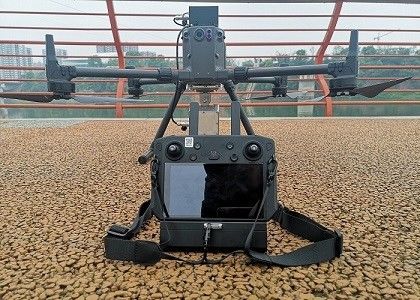

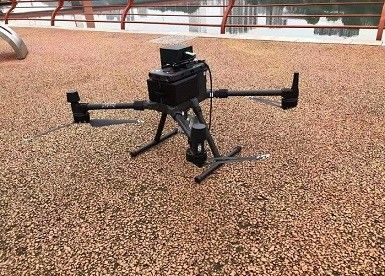

Hệ thống đo lưu lượng UAV HP3100 chủ yếu bao gồm UAV nổi tiếng thế giới, máy đo dòng radar chuyên nghiệp và phần mềm đo lưu lượng.Với đặc điểm vận hành cực kỳ đơn giản, an toàn, độ tin cậy và tính di động, nó có thể đo nhanh chóng và chính xác dữ liệu tốc độ dòng chảy của các mục tiêu thử nghiệm như sông vừa và nhỏ và sông lớn.Đồng thời, hệ thống truyền hình ảnh độ nét cao đường dài 15km có thể truyền hình ảnh video và thông tin khí tượng của môi trường bay UAV xuống mặt đất để bảo vệ an toàn cho người thử nghiệm và thiết bị.
1. Nền tảng bay an toàn và ổn định, được sản xuất bởi các nhà sản xuất nổi tiếng thế giới và được người dùng trên toàn thế giới thử nghiệm.
2. Độ ổn định của PTZ được tăng lên để giảm thiểu tác động của thái độ máy bay đến độ chính xác của phép đo lưu lượng.
3. Độ bền lâu 55 phút khi không tải, hỗ trợ sử dụng đường dài và đa tần suất.
4. Truyền dữ liệu khoảng cách cực xa 15km.
5. Khả năng thích ứng với môi trường mạnh mẽ, chịu được gió mạnh 15m / s và mưa nhẹ.
6. Nhanh chóng và linh hoạt, tốc độ bay tối đa 23m / s.
7. Định vị sáu chiều tránh chướng ngại vật, tự động nhận biết các chướng ngại vật xung quanh, để đảm bảo an toàn của mọi hoạt động.
8. Kiểm soát thời gian thực thông tin chuyến bay, bao gồm tốc độ gió, hướng gió, độ cao và tốc độ của máy bay.
9. Có thể thay pin mà không cần chuyển đổi thiết bị.
10. Hệ thống quản lý sức khỏe, theo dõi tình trạng sức khỏe của tàu bay.
11. Độ chính xác đo lưu lượng cao, ± 0,01m / s.
12. Dễ sử dụng, quy trình hoạt động đơn giản.
13. Chế độ đo thủ công + tự động, phù hợp với nhiều tình huống hơn.
14. Tùy ý chuyển đổi bản đồ hoặc bản đồ cơ sở video để đo đạc nhập vai.
15. Sản xuất báo cáo tự động, có thể xem hoặc sao lưu từ Internet Cloud.
16. Khả năng mở rộng phong phú: có thể gắn các cảm biến khác nhau để đo lưu lượng và đo địa hình.
Tính năng và Ưu điểm
tôi.Tích hợp mô-đun dò tìm radar chính xác cao.
ii.Radar siêu nhỏ phẳng CW phát hiện không tiếp xúc, không bị ảnh hưởng bởi khí hậu, trầm tích và các vật thể trôi nổi.
iii.Đo nhanh và chính xác, dữ liệu đầu ra ổn định, phù hợp với môi trường tốc độ dòng chảy cao trong thời kỳ lũ lụt.
iv.Tần số truyền của ăng-ten linh hoạt và có thể điều chỉnh được, có thể tránh được sự nhiễu lẫn nhau của nhiều sản phẩm.
v. Nhiều giao diện giao tiếp dữ liệu có thể được thiết lập để tạo điều kiện thuận lợi cho việc kết nối hệ thống của người dùng.
vi.Sự kết hợp giữa hoạt động đo và chế độ ngủ có thể tiết kiệm năng lượng và giảm mức tiêu thụ.
vii.Thiết kế chống ngưng tụ bên trong, chống thấm nước và chống sét, phù hợp với các môi trường hiện trường khác nhau.
viii. Ngoại hình nhỏ gọn, dễ dàng lắp đặt và bảo trì.
Các thông số của hệ thống
| Phạm vi đo vận tốc | 0,03-20 m / s |
| Đo lường độ chính xác | ± 0,01 m / s; ± 1% SF |
| Nghị quyết | 1 mm / s |
| Lỗi đo lường | ≤1% (0,01 m / s) |
| Góc chùm | 25 ° * 12 ° |
| Thời lượng đo lường | 0-180 giây, có thể cài đặt |
| Khoảng thời gian đo lường | 1-18000 giây, có thể điều chỉnh |
| Dải sóng radar | 24GHz (K-Band) |
| Chiều cao đo hiệu quả | trong vòng 40m |
| Kích thước |
Kích thước (mở rộng, không bao gồm lưỡi): 810 × 670 × 430 mm (dài × rộng × cao) Kích thước (gấp lại, bao gồm cả lưỡi): 430 × 420 × 430 mm (dài × rộng × cao) |
|
Độ chính xác khi di chuột (dưới tín hiệu vi sai mạng) |
Thẳng đứng: ± 0,5 m (GPS hoạt động bình thường) ± 0,1 m (định vị RTK hoạt động bình thường) Nằm ngang: ± 1,5 m (GPS hoạt động bình thường) ± 0,1 m (định vị RTK hoạt động bình thường) |
| Tốc độ đi lên tối đa | Chế độ S: 6 m / s |
| Tốc độ nghiêng xuống tối đa | Chế độ S: 7 m / s |
| Tốc độ bay ngang tối đa |
Chế độ S: 23 m / s |
| Sức cản gió tối đa | 15 m / s (Mức 7) |
| Khoảng thời gian | 50 phút |
| Cấp độ bảo vệ IP | Máy bay: IP45 Máy đo dòng radar: IP68 |
| Phạm vi nhận thức chướng ngại vật trực quan |
Trước, sau, trái và phải: 0,7-40 m Hướng lên và xuống: 0,6-30 m |
| Phạm vi nhận biết chướng ngại vật hồng ngoại | 0,1-8 m |
| Khoảng cách tăng sáng hiệu quả của đèn bổ sung phía trên và phía dưới | 5 m |
| Nhiệt độ hoạt động | -20 ° C đến 50 ° C |
Ứng dụng của hệ thống
