Hi-Cloud, công ty dẫn đầu về công nghệ quét laser 3D.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Hi-Cloud |
| Chứng nhận: | ISO, others upon the requests |
| Số mô hình: | Khảo sát LiDAR trên không có độ chính xác cao ARS-200 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Trường hợp vận chuyển |
| Thời gian giao hàng: | 20-30 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |
| Lớp tia laze: | Lớp 1 (an toàn cho mắt) | Phạm vi: | 3m đến 330m |
|---|---|---|---|
| Độ chính xác phạm vi: | 15mm @ 150m | Số lượng tiếng vọng nhận được tối đa: | 5 |
| Độ phân giải góc: | 0,001 ° | Nhiệt độ hoạt động: | -10 ℃ ~ + 40 ℃ |
| Môi trường lưu trữ: | -20 ℃ ~ + 50 ℃ Độ ẩm <85% | Kho: | SSD 256GB |
| Làm nổi bật: | Khảo sát LiDAR trong không khí 2,5kg,Khảo sát LiDAR trong không khí hạng nhẹ |
||
2,5kg 330m @ 80% phạm vi 15mm @ 150m độ chính xác trong phạm vi ARS-200 Khảo sát LiDAR trên không có độ chính xác cao với 5 lần tiếng vọng

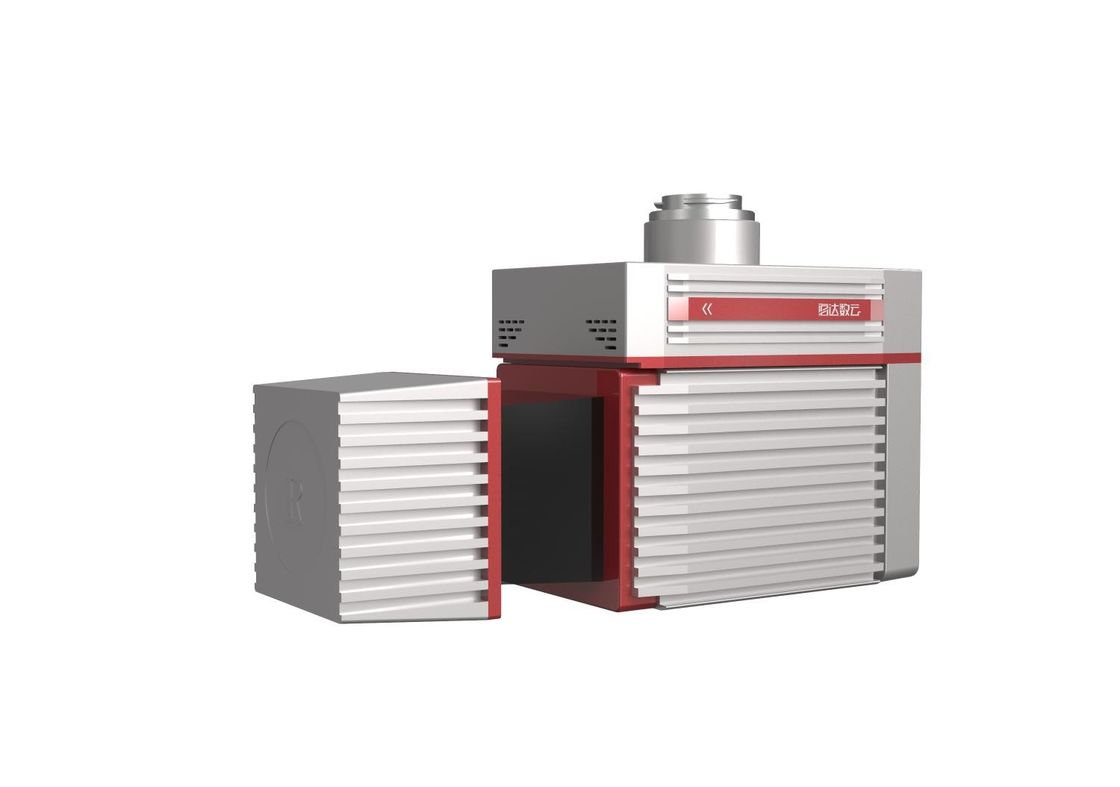

Hệ thống khảo sát LiDAR trên không chính xác cao ARS-200 là một hệ thống LiDAR di động dựa trên Riegl LiDAR.Nó được phát triển và xây dựng bởi Wuhan Hi-Cloud Technology Co., Ltd.Hệ thống ARS-200 tích hợp các cảm biến khác nhau như tia laze độ chính xác cao, camera độ nét cao, GPS, dẫn đường quán tính MEMS và bộ điều khiển lưu trữ.Được hỗ trợ bởi công nghệ đồng bộ hóa thời gian sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, hệ thống thu được đồng bộ đám mây điểm tia laze 3D, dữ liệu POS và dữ liệu hình ảnh.Hệ thống có ưu điểm là trọng lượng nhẹ, vận chuyển thuận tiện và hiệu quả xử lý kết quả cao.Nó được sử dụng rộng rãi trong các lĩnh vực ứng dụng như lập bản đồ khẩn cấp, lập bản đồ địa hình, kiểm tra đường dây điện, khảo sát đường cao tốc, khảo sát rạn san hô ven biển, tính toán khai quật và lấp đầy, khảo sát và lập bản đồ khảo cổ học và các lĩnh vực khác.
Thông số kỹ thuật
Hệ thống đo lường trong không khí bằng tia laze ánh sáng ARS-200
| vật phẩm | Thông số | |
| Hiệu suất hệ thống | Độ chính xác tuyệt đối | ngang <5cm |
| dọc <5cm | ||
| Cân nặng | 2,5 kg | |
| Máy quét tia laze | Tối đaPhạm vi đo lường | 330m @ 80% |
| 290m @ 60% | ||
| Tối thiểu.Phạm vi đo lường | 3m | |
| Độ chính xác phạm vi | 15mm @ 150m | |
| Độ chính xác lặp lại | 10mm @ 150m | |
| Tối đaTần số điểm hiệu quả | 100.000 điểm / s | |
|
FoV (có thể chọn) |
0 ~ 360 ° |
|
| Độ phân giải góc | 0,001 ° | |
| POS | Độ chính xác vị trí (xử lý hậu kỳ) | ngang 0,01m |
| độ cao 0,02m | ||
| Định hướng chính xác (xử lý hậu kỳ) | tiêu đề 0,012 ° | |
| cao độ / cuộn 0,005 ° | ||
| Hệ thống camera | Độ phân giải camera | ≥24M pixel |
| Trọng lượng máy ảnh | ＜500g | |
Ưu điểm của hệ thống
Các tình huống ứng dụng
Ứng dụng của dự án Khảo sát đường cao tốc
1. Tổng quan về dự án
Tuyến chính của dự án dài khoảng 8km.Khu vực khảo sát chủ yếu là địa hình đồi núi, độ cao trung bình 600m.Sông đi qua khu vực khảo sát, và độ cao sụt giảm ở một số khu vực là lớn.Thảm thực vật trong khu vực khảo sát rất tươi tốt, chủ yếu là rừng lá rộng thường xanh và cây bụi thấp.
2. Yêu cầu của dự án
Nhiệm vụ chính của dự án là khảo sát LiDAR trên không và xử lý đám mây điểm của một đoạn nhất định của đường cao tốc.Sai số bình phương trung bình của độ cao đám mây điểm được yêu cầu nhỏ hơn 15 cm.
3. Khó khăn của Dự án
Hoạt động đo đạc và bản đồ truyền thống nguy hiểm hơn vì giao thông trên đường cao tốc.Máy thu GNSS khó thu tín hiệu vệ tinh do cây cối rậm rạp và độ cao sụt giảm lớn trong khu vực khảo sát.
4. Giải pháp & Kết quả
Hệ thống khảo sát LiDAR trên không chính xác cao ARS-200 được áp dụng trong dự án này.
Sau khi tính toán quỹ đạo, kết hợp đám mây điểm và các quy trình xử lý dữ liệu khác, kết quả đám mây điểm như sau:
