Hi-Cloud, công ty dẫn đầu về công nghệ quét laser 3D.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Hi-Cloud |
| Chứng nhận: | ISO, others upon the requests |
| Số mô hình: | Khảo sát về LiDAR trên không của ARS1000 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Trường hợp vận chuyển |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 5 bộ / tháng |
| Phạm vi lớn nhất: | 920m @ 60% | Phạm vi tối thiểu: | 5m |
|---|---|---|---|
| Số lượng tiếng vọng nhận được tối đa: | 4 ~ 15 | Độ chính xác phạm vi: | 15mm @ 150m |
| Lớp tia laze: | Class1 （an toàn cho mắt） | Tần số quét: | 10 ~ 200 lần quét / s |
| FoV （có thể lựa chọn）: | 0 ~ 330 ° (chế độ trong không khí 60 ° ~ 90 °) | Độ phân giải camera: | ≥42.4MP |
| Làm nổi bật: | Khảo sát địa hình LiDAR trong không khí,Khảo sát LiDAR trong không khí 4,5kg |
||

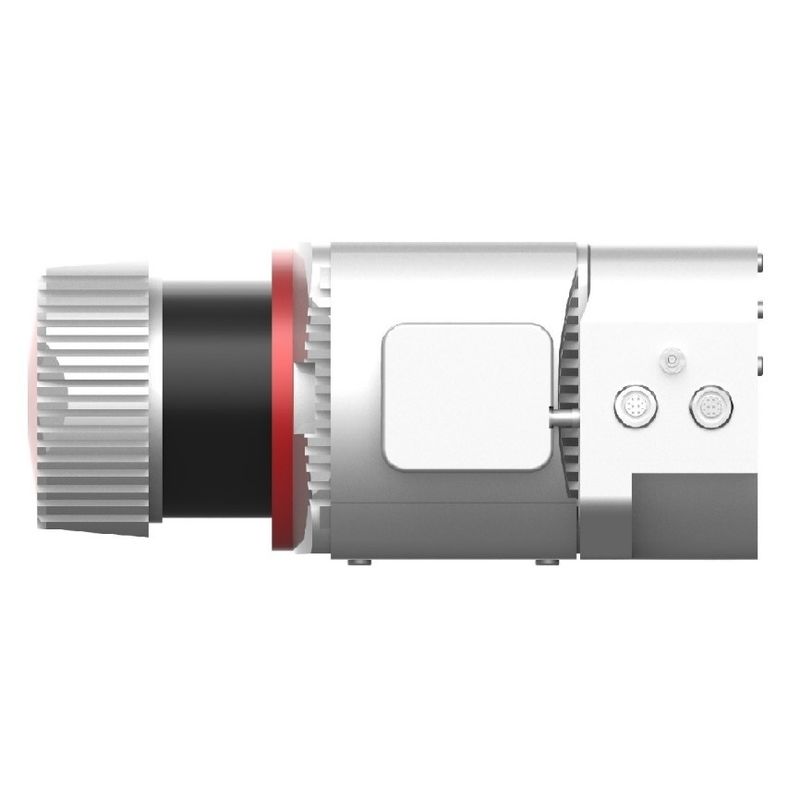

Máy khảo sát LiDAR trên không tích hợp nhiều nền tảng ARS-1000 với độ chính xác tầm xa 15mm @ 150m
Khảo sát LiDAR trên không ARS-1000 là được phát triển và xây dựng bởi Hi-Cloud dựa trênmột Riegl LiDAR.Nó tích hợp tia tia laze chính xác cao, camera độ nét cao, GPS, dẫn đường quán tính MEMS, bộ điều khiển lưu trữ và các mô-đun khác.Được hỗ trợ bởi công nghệ đồng bộ hóa thời gian của sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, nó thu được đồng bộ đám mây điểm tia laze 3D, dữ liệu POS và dữ liệu hình ảnh.
Nó hỗ trợ chế độ vận hành miễn phí trạm gốc, thông qua phần mềm ứng dụng và xử lý dữ liệu được trang bị, nhanh chóng tạo ra DSM, DEM, DOM, DLG.Hệ thống có ưu điểm là trọng lượng nhẹ, vận chuyển thuận tiện và hiệu quả xử lý kết quả cao.
Các lĩnh vực ứng dụng
Lập bản đồ khẩn cấp / lập bản đồ địa hình / kiểm tra đường dây điện / khảo sát đường cao tốc / khảo sát rạn san hô ven biển / tính toán khối lượng khai quật và lấp đầy / khảo sát khảo cổ và lập bản đồ ...
Ưu điểm của hệ thống
Hệ thống tham số toán học
| vật phẩm | Chỉ báo | Tham số |
| Hiệu suất hệ thống | Độ chính xác tuyệt đối |
ngang <5cm dọc <5cm |
| Cân nặng | 4,5kg | |
| Kho | 1TB SSD | |
| Điện áp đầu vào | 20 ~ 30V | |
| Sự tiêu thụ năng lượng | <75W | |
| Nhiệt độ hoạt động | -10 ℃ ~ + 40 ℃ | |
| Môi trường lưu trữ | -20 ℃ ~ + 50 ℃ Độ ẩm <85% |
|
| Lớp tia laze | Lớp 1 (an toàn cho mắt) |
|
| Máy quét tia laze | Phạm vi đo lường tối đa | 920 phút @ 60% |
| Phạm vi đo lường tối thiểu | 5m | |
| Độ chính xác phạm vi | 15mm @ 150m | |
| Độ chính xác lặp lại | 10mm @ 150m | |
| Tối đaTần số điểm hiệu quả | 500000 điểm / s | |
| Bánh răng tia laze để điều chỉnh | 6 cấp độ | |
| Số lượng tiếng vọng nhận được tối đa | 4 ~ 15 | |
| FoV (có thể chọn) | 0 ~ 330 ° Chế độ trong không khí 60 ° ~ 90 ° |
|
| Tần số quét (có thể lựa chọn) | 10 ~ 200 lần quét / s | |
| Độ phân giải góc | 0,001 ° | |
| Hệ thống POS | Độ chính xác vị trí (xử lý hậu kỳ) | Ngang 0,01m Độ cao 0,02m |
| Định hướng chính xác (xử lý hậu kỳ) | Tựa 0,010 ° Pitch / Roll 0,005 ° |
|
| Hệ thống camera | Độ phân giải camera | ≥42.4MP |
| Trọng lượng máy ảnh | <500g |
Dự án khảo sát đường cao tốc
Địa hình khu vực khảo sát phức tạp, thảm thực vật tươi tốt, độ cao chênh lệch lớn.Cần đo hai đường cao tốc, tổng chiều dài khoảng 60km.
Chịu trách nhiệm đo mặt cắt dọc và ngang 100 mét (200 mét băng thông) ở hai bên đường giữa của đường theo tiêu chuẩn, quy trình kỹ thuật và quy trình tương ứng, kết quả đầu ra phải phù hợp với quy định 1 : 500 yêu cầu lập bản đồ.
Do núi cao, đường gồ ghề, cây cối tươi tốt và giao thông dày đặc trên đường cao tốc nên công việc khảo sát thực địa rất nguy hiểm.
Theo tình hình cụ thể của dự án, hệ thống ARS-1000 được áp dụng để thu thập dữ liệu bay dọc đường theo độ cao tương đối 200m.
