Hi-Cloud, công ty dẫn đầu về công nghệ quét laser 3D.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Hi-Cloud |
| Chứng nhận: | ISO, others upon the requests |
| Số mô hình: | Khảo sát LiDAR trên không ARS-1000L |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Trường hợp vận chuyển |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10 bộ / tháng |
| Phạm vi đo lường: | 5m ~ 1350m | Sự chính xác: | 15mm @ 150m |
|---|---|---|---|
| Số lượng tiếng vọng nhận được tối đa: | 4 ~ 15 | FoV （có thể lựa chọn）: | 0 ~ 330 ° (chế độ trong không khí 60 ° ~ 90 °) |
| Lớp tia laze: | Class1 （an toàn cho mắt） | Nhiệt độ hoạt động: | -10 ℃ ~ + 40 ℃ |
| Làm nổi bật: | Khảo sát LiDAR trên không tích hợp,Khảo sát LiDAR trên không tầm xa,khảo sát máy bay không người lái lidar tầm xa |
||
Hệ thống khảo sát LiDAR tích hợp trong không trung tần số cao có độ chính xác cao ARS-1000L với độ chính xác 15mm @ 150m và phạm vi 1350m

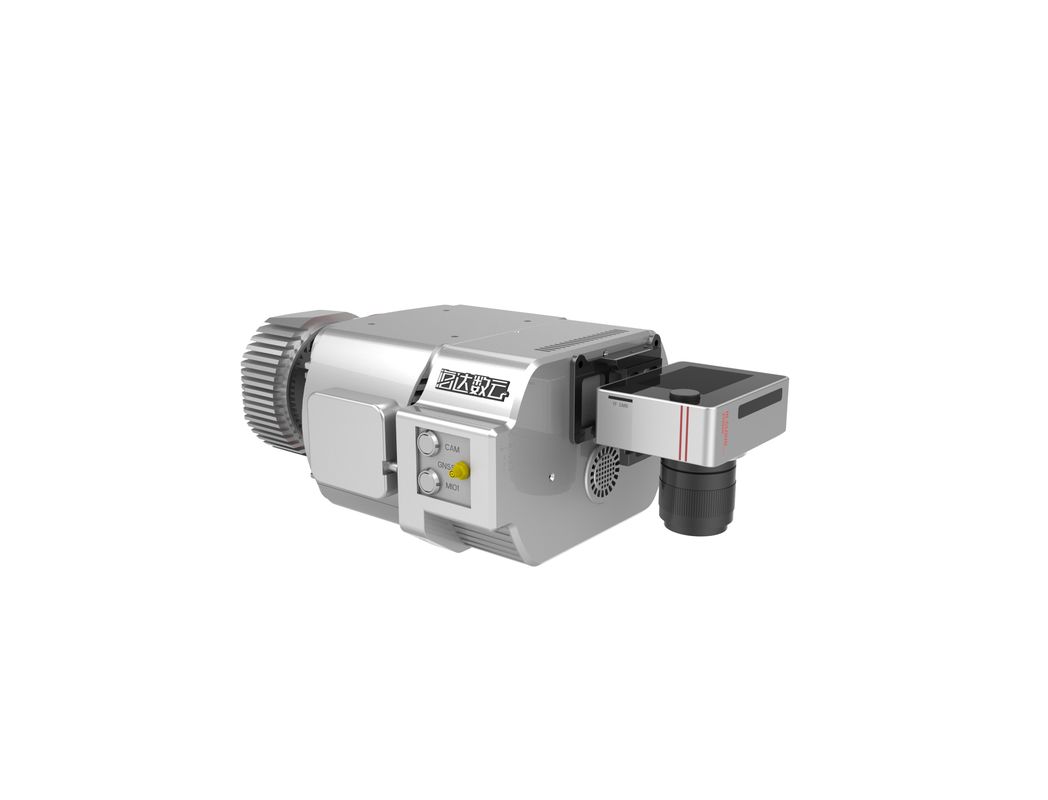

Hệ thống khảo sát LiDAR trên không ARS-1000L là một hệ thống dựa trên Riegl LiDAR và lấy UAV hoặc các nền tảng khác làm tàu sân bay.Nó được phát triển và xây dựng bởi Wuhan Hi-Cloud Technology Co., Ltd. của đa số người dùng.
Nó tích hợp các cảm biến như tia laze chính xác cao, camera độ nét cao, GPS, bộ điều khiển lưu trữ và định vị quán tính MEMS.Được hỗ trợ bởi công nghệ đồng bộ hóa thời gian của sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, nó thu được đồng bộ đám mây điểm tia laze 3D, dữ liệu POS và dữ liệu hình ảnh.
Các kịch bản ứng dụng điển hình của hệ thống khảo sát LiDAR trên không ARS-1000L
Các tính năng chính của hệ thống khảo sát LiDAR trên không ARS-1000L
1. Độ chính xác cao: trong phạm vi đo 150m, phạm vi chính xác tốt hơn 15mm;Độ chính xác tuyệt đối của hệ thống tốt hơn 5cm, đáp ứng nhu cầu của hầu hết các tình huống ứng dụng.
2. Tần số cao: tần số phát tia tia laze của hệ thống là 750000 điểm / s.Thiết bị LiDAR tần số cao có thể được trang bị cho các UAV có tốc độ bay nhanh hơn.Đồng thời, có thể thu được nhiều dữ liệu hơn, giúp cải thiện hiệu quả thu thập dữ liệu.
3. Phạm vi đo xa: phạm vi tối đa của hệ thống LiDAR là 1350m;đo khoảng cách xa có thể cải thiện hiệu quả thu nhận của thiết bị và thu thập nhiều dữ liệu đám mây điểm hơn trong cùng một thời điểm.

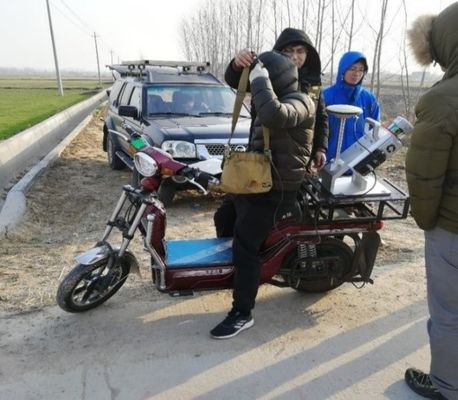

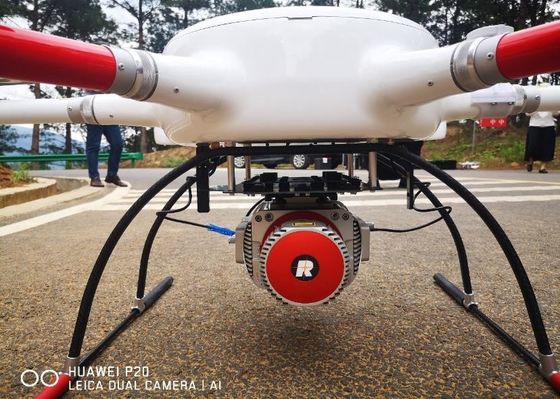

4. Đa bệ: không chỉ phù hợp với UAV đa cánh quạt và UAV cánh cố định VTOL mà còn có thể lắp trên bệ xe và ba lô để vận hành.
5. Tích hợp cao: tích hợp máy quét tia laze 3D, mô-đun POS và quạt vào kiến trúc phần cứng;tổng trọng lượng nhỏ hơn 4,5kg.
6. An toàn cao: không có khe hở giữa giá đỡ và hệ thống, đảm bảo sự ổn định và tin cậy của thiết bị;cung cấp một ống bảo vệ chống va chạm nhẹ độc quyền để bảo vệ vật lý nhất định cho thiết bị và giảm thiệt hại không cần thiết;mô-đun ngăn ngừa mất mát là tùy chọn.
Đặc điểm kỹ thuật tham số của hệ thống khảo sát LiDAR trên không ARS-1000L
| Chỉ báo | Tham số | Chỉ báo | Tham số |
| Độ chính xác tuyệt đối |
ngang <5cm dọc <5cm |
Phạm vi đo lường tối đa | 1350m @ 60% |
| Cân nặng | 4,5kg | Phạm vi đo lường tối thiểu | 5m |
| Kho | 1TB SSD | Độ chính xác phạm vi | 15mm @ 150m |
| Điện áp đầu vào | 20 ~ 30V | Độ chính xác lặp lại | 10mm @ 150m |
| Sự tiêu thụ năng lượng | <75W | Tối đaTần số điểm hiệu quả | 750000 điểm / s |
| Nhiệt độ hoạt động | -10 ℃ ~ + 40 ℃ | FoV (có thể chọn) | 0 ~ 330 ° Chế độ trong không khí 60 ° ~ 90 ° |
| Môi trường lưu trữ | -20 ℃ ~ + 50 ℃ Độ ẩm <85% |
Độ phân giải góc | 0,001 ° |
| Lớp tia laze | Lớp 1 (an toàn cho mắt) |
Độ chính xác vị trí (xử lý hậu kỳ) | Ngang 0,01m Độ cao 0,02m |
| Bánh răng tia laze để điều chỉnh | 6 cấp độ | Định hướng chính xác (xử lý hậu kỳ) | Tựa 0,010 ° Pitch / Roll 0,005 ° |
| Số lượng tiếng vọng nhận được tối đa | 4 ~ 15 | Độ phân giải camera | ≥42.4MP |
| Tần số quét (có thể lựa chọn) | 10 ~ 200 lần quét / s | Trọng lượng máy ảnh | <500g |
Khảo sát trang trại gió ở vùng núi
Địa bàn khảo sát chủ yếu là địa hình đồi núi.Độ cao trung bình trong khu vực khảo sát trang trại điện gió là cao, và độ cao sụt giảm ở một số khu vực của khu vực đo là trên 300 mét.Toàn bộ trang trại điện gió có diện tích khoảng 12 km vuông.Thảm thực vật là rừng lá rộng thường xanh á nhiệt đới, với tỷ lệ che phủ thực vật lớn, đa dạng về chủng loại.
Địa hình khu vực khảo sát phức tạp, chênh lệch độ cao lớn, giao thông đi lại thuận tiện, môi trường khí hậu xấu.Trong khu vực khảo sát có một số tua-bin gió cao hơn 100m nên việc thiết kế tuyến gặp nhiều khó khăn.Đường ngắm bị tắc nghẽn nghiêm trọng, rất khó xác định điểm cất cánh.
Dự án sử dụng hệ thống đo tia laze trên không ARS-1000L.Ba điểm cất cánh và hạ cánh được chọn trong toàn bộ khu vực khảo sát với tổng số bảy lần xuất kích.
