Hệ thống giám sát biến dạng chính xác HiScan-C Mobile LiDAR 5mm @ 40m

Phạm vi 150m / 300 / 600m @ 90% Tốc độ 200scan / s Độ chính xác 5mm @ 40m Hệ thống LiDAR Di động HiScan-C để giám sát đoạn đường hầm

Giao thông đường sắt đô thị mang lại nhiều thuận tiện cho người dân, nhưng với sự gia tăng của thời gian chạy tàu, sự thay đổi của điều kiện địa chất xung quanh, cũng như ảnh hưởng của việc xây dựng công trình lân cận, sẽ dẫn đến biến dạng đường hầm và rủi ro an toàn nghiêm trọng.Tuy nhiên, phương pháp giám sát đường hầm truyền thống cho hiệu quả giám sát thấp, mức độ tự động hóa thấp, tiêu tốn nhiều thời gian và chi phí nhân công.

Với sự phát triển của công nghệ đo lường di động bằng tia laze 3D, nó có các đặc điểm là hiệu quả cao, không tiếp xúc và chủ động.Nó có thể thu được dữ liệu đám mây điểm có độ chính xác cao và mật độ cao, đồng thời thu được kết quả giám sát đoạn đường hầm chất lượng cao thông qua quá trình xử lý trong nhà.Hệ thống đo di động tia laze 3D dòng HiScan có thể giải quyết hiệu quả những thiếu sót của các phương pháp giám sát truyền thống, giúp cho việc giám sát đường hầm trở nên hiệu quả và thuận tiện hơn.

Đặc trưng

1. Thiết bị đo đạc và bản đồ mới tự phát triển Hệ thống LiDAR di động chính xác cao HiScan-C có mức độ năng suất cao, hệ thống ổn định và đáng tin cậy, và dữ liệu của nó có thể được sử dụng rộng rãi trong khảo sát và lập bản đồ địa hình cơ bản, khảo sát đô thị đặc biệt, giao thông khảo sát và thiết kế bản đồ Internet street view, 3D digital city và các lĩnh vực khác.

2. Với độ chính xác phạm vi cao 5mm @ 40m, hệ thống có thể được sử dụng rộng rãi trong các lĩnh vực ứng dụng có độ chính xác cao như bản đồ chế độ xem phố, lập bản đồ địa hình cơ bản, khảo sát thành phần đô thị, khảo sát giao thông thông tin, khảo sát cảnh quan đô thị, thành phố 3D kỹ thuật số / thông minh và như thế.

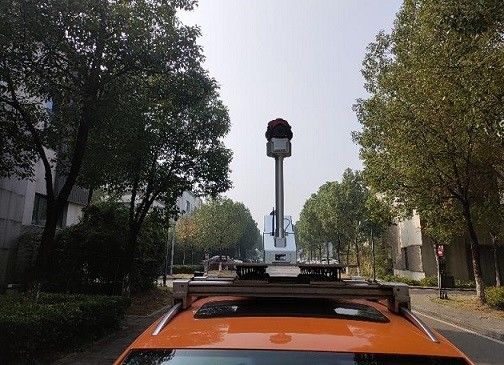

3. Hệ thống LiDAR di động có độ chính xác cao HiScan-C có thể dễ dàng lắp đặt trên ô tô, tàu thủy hoặc các phương tiện di động khác và có tần số phát tia tia laze mức một triệu.Trong quá trình di chuyển tốc độ cao của tàu sân bay, nó có thể thu thập dữ liệu đám mây điểm mật độ cao và cung cấp lại thông tin thực của các đối tượng trên mặt đất.

4. Hệ thống LiDAR di động độ chính xác cao HiScan-C tích hợp các cảm biến như mô-đun định vị vệ tinh (GNSS), đơn vị dẫn đường quán tính (IMU), bộ mã hóa quãng đường, camera toàn cảnh 360 °, mô-đun điều khiển lắp ráp, và máy tính hiệu suất cao.Cung cấp các giải pháp tích hợp để đáp ứng các yêu cầu của khách hàng.

Thông số

Loại / Mô hình	HiScan-C SU1	HiScan-C SU2
Số lượng Sacnners	1	2
Đo phạm vi	150m / 300 / 600m @ 90%	150m / 300 / 600m @ 90%
Tần số tia laze	Tối đa500.000 điểm / s	Tối đa1.000.000 điểm / s
Độ chính xác phạm vi	5mm @ 40m	5mm @ 40m
Độ phân giải đo góc	0,0088 °	0,0088 °
Độ phân giải máy ảnh toàn cảnh	30 triệu pixel	30 triệu pixel
Sự chính xác	5cm @ 100m	5cm @ 100m
Tốc độ quét	200 giây / giây	200 giây / giây
Cân nặng	13kg	36kg
