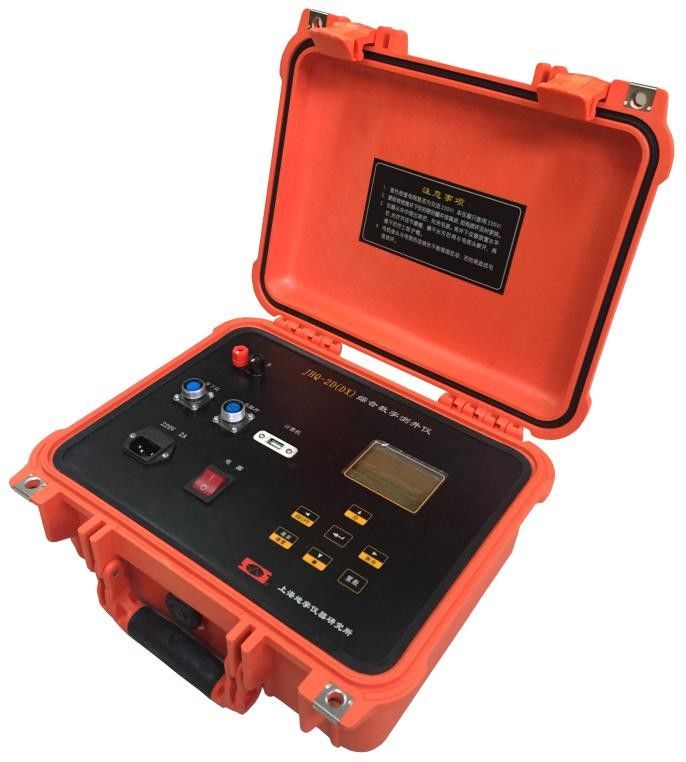

Hệ thống ghi nhật ký kỹ thuật số đầu dò chiều dài 1000 - 1500mm

Đường kính Φ40 và Φ50 mm và đầu dò chiều dài 1000 ~ 1500mm của Hệ thống ghi nhật ký JHD-2D

JHQ - 2D là một hệ thống ghi nhật ký kỹ thuật số được thiết kế đặc biệt để thuận tiện cho công việc thực địa, có thể kết nối với nhiều loại đường ống và nhật ký khác nhau.Bởi vì hệ thống này sử dụng một loạt công nghệ tiên tiến, nó cải thiện việc sử dụng một thiết bị trên mặt đất điều khiển một đầu dò ghi nhật ký nặng thành một thiết bị trên mặt đất điều khiển các loại đầu dò khai thác khác nhau, nó cũng bao gồm phép đo sâu, nguồn điện, v.v. trên.Thiết bị có trọng lượng nhẹ và vận hành và bảo trì đơn giản, có thể được kết nối với loại ống, có thể chống tĩnh điện, chịu nhiệt độ, chống ẩm và độ tin cậy cao.

Sự miêu tả

Hệ thống ghi nhật ký điều khiển kỹ thuật số tích hợp JHQ - 2D là một thế hệ thiết bị ghi nhật ký kỹ thuật số mới, dựa trên tổng kết hơn 20 năm sản xuất và kinh nghiệm thành công trong việc nghiên cứu và phát triển thiết bị ghi dữ liệu kỹ thuật số, theo xu hướng phát triển mới của thế giới về kỹ thuật số nhỏ công nghệ khai thác và kết hợp với các điều kiện quốc gia của Trung Quốc.Bộ thiết bị này có những ưu điểm sau so với các sản phẩm cùng loại khác:

(1) các tham số đo lớn và phạm vi rộng.

(2) độ tin cậy cao và thời gian trung bình giữa các lần thất bại (MTBF) dài.

(3) di động, thuận tiện cho việc vận chuyển di động.

(4) vận hành và bảo trì đơn giản.

Lý do chính cho những lợi thế này là việc thiết kế và phát triển đang tiếp thu các ưu điểm của người khác, xem xét đầy đủ các nhu cầu khác nhau của ngành và xem xét khả năng cạnh tranh trên thị trường quốc tế.Hệ thống JHQ - 2D có thể đo hơn 20 loại thông số, được bao phủ bởi quặng kim loại, than, mỏ dầu, phóng xạ, thủy văn và các lĩnh vực khác theo yêu cầu của người dùng, với chi phí hiệu quả.

Các tính năng và lợi ích

1. Tiêu chuẩn hóa và mô-đun hóa

Trong hệ thống ghi nhật ký điều khiển kỹ thuật số tích hợp JHQ - 2D, cả phần cứng và phần mềm, bất kể đầu dò hay hộp nối đất, đo tín hiệu hoặc truyền tín hiệu, đều áp dụng khái niệm thiết kế tiêu chuẩn hóa và mô-đun hóa.Lợi ích của việc tiêu chuẩn hóa và mô đun hóa Sản phẩm là sản phẩm tuyệt vời về tính nhất quán, khả năng bảo trì và độ tin cậy của sản phẩm.Nó là thuận tiện để vận hành và bảo trì.Các phụ kiện là 100% phổ quát và có thể được mở rộng bất cứ lúc nào.

2. Truyền tín hiệu đo lường và kỹ thuật số hoàn toàn ngầm

Tất cả các tín hiệu từ đầu dò dưới lòng đất được A / D chuyển đổi và gửi xuống mặt đất sau khi được mã hóa.Thăm dò dưới lòng đất là một giao tiếp đường hai chiều.Các phép đo truyền mã kỹ thuật số cải thiện đáng kể khả năng chống nhiễu, và bản thân hệ thống có thể sửa mã lỗi, điều này đảm bảo chất lượng truyền tín hiệu.

3. Công nghệ lấy mẫu quá mức để thu được nhiều thông tin nhất

Hệ thống JHQ-2D sử dụng phương pháp lấy mẫu để thu thập thông tin hình thành.Lượng lấy mẫu quá mức tăng lên khi tốc độ ghi nhật ký giảm và lấy mẫu quá mức đảm bảo nhu cầu lọc kỹ thuật số, tăng cường độ phân giải không gian và sàng lọc thông tin hữu ích.

4. Kích thước nhỏ của đầu dò ngầm với áp suất cao

JHQ - Đầu dò 2D gần như có đường kính Φ40 và Φ50 mm, xuất hiện kích thước chiều dài 1000 ~ 1500mm.Đầu dò được làm bằng thép không gỉ.Chịu được áp suất nước 20 ~ 40 MPa, nhiệt độ 70 ~ 90 ℃.Các đơn đặt hàng đặc biệt có thể là khả năng chịu áp lực nước 60 MPa, nhiệt độ 120 ℃.

Tham số

1. Sử dụng môi trường: Nguồn điện: 220V, 50 Hz ； Sử dụng nhiệt độ môi trường: -20 ℃ ~ 45 ℃ ； Sử dụng độ ẩm môi trường: 90% trở xuống (45 ℃)

2. Hệ thống đo độ sâu: Dải đo độ sâu: 0 ~ 9999,99 m ； Độ phân giải độ sâu: 0,28 mm ； Dải đo tốc độ: 0 ~ 9999m / h ； Tín hiệu xung quang sâu: 3600 xung mỗi mét

3. Hệ thống truyền tín hiệu: Tín hiệu đầu ra lỗ đáy: mã hóa lưỡng cực ； Giao tiếp với máy tính: RS232 hoặc USB ； Mức phát hiện tín hiệu ngầm: cộng hoặc trừ 0,5 V ~ cộng hoặc trừ 12V

4. Tìm ra độ sâu của đồ thị;1:10;1:50.1: 100.1: 0;1, 50, 0, v.v.

5. Độ chính xác của bản vẽ: 8 điểm trên milimét (đường cong) ； 64 pixel trên milimét vuông (phương pháp hình ảnh)
