Hệ thống LiDAR trên không tầm xa 1500m PM-1500

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Hi-Cloud
Chứng nhận:	ISO, others upon the requests
Số mô hình:	Hệ thống LiDAR trên không PM-1500

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	negotiable
chi tiết đóng gói:	Trường hợp vận chuyển
Thời gian giao hàng:	20-30 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	15 bộ / tháng

Tiếp xúc

Chi tiết sản phẩm

Phạm vi đo lường tối đa:	1500m @ 60% độ phản xạ	Máy quét tia laze Dải sóng Dải đo dải đo tối đa PRR Độ chính xác:	5mm @ 50m
Tốc độ quét:	40-400 lần quét / s	Độ phân giải góc:	0,001 °
FoV:	75 °	Độ phân giải camera:	42.4MP
Dải sóng:	Hồng ngoại gần (Loại 1)	Cân nặng:	4,4kg
Làm nổi bật:	Hệ thống LiDAR trên không hạng nhẹ , Hệ thống LiDAR trên không 1500m , Hệ thống lập bản đồ uav trên không 1500m

Trọng lượng nhẹ 4,4kg, tầm xa 1500m tích hợp cao Hệ thống LiDAR trên không PM-1500 với độ chính xác 5mm @ 50m

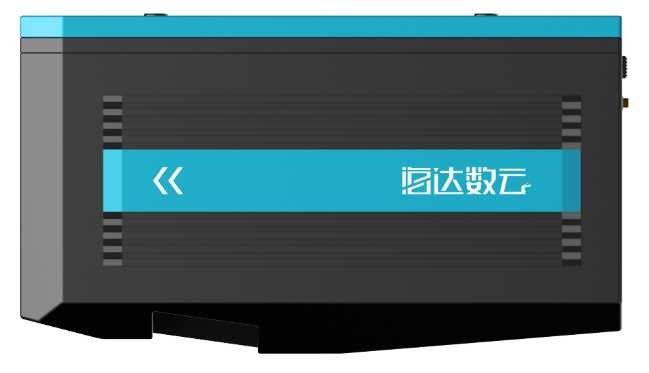

PM-1500 Airborne LiDAR System là một hệ thống đo tia laze di động tầm xa và chính xác cao được phát triển độc lập bởi Wuhan Hi-Cloud Technology Co., Ltd. máy bay nhỏ và máy bay trực thăng.Nó có thể thu được dữ liệu đám mây điểm tia laze có độ chính xác cao dày đặc trên mặt đất trên nền tảng di động bay nhanh.Tích hợp máy quét tia laze độ chính xác cao, POS (GPS, IMU) độ chính xác cao và các cảm biến khác, được hỗ trợ bởi công nghệ đồng bộ hóa thời gian của các quyền sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, nó có thể đồng bộ thu được dữ liệu POS và đám mây điểm tia laze 3D , nhanh chóng tạo DSM, DEM và DOM và tạo ra các mô hình DLG và 3D thông qua một bộ phần mềm ứng dụng và xử lý dữ liệu hoàn chỉnh.

Nó được sử dụng rộng rãi trong lập bản đồ hạng khảo sát, mô hình 3D kỹ thuật số, khảo sát và lập bản đồ địa hình, khảo sát địa chính, khảo sát giao thông, kiểm tra đường dây điện, khảo sát lâm nghiệp, giám sát thiên tai và các lĩnh vực khác.

Thông số chi tiết của PM-1500

vật phẩm	Các chỉ số	Thông số
Máy quét tia laze	Dải sóng	Hồng ngoại gần (Loại 1)
	PRR	100-2000Khz
	Phạm vi đo lường tối đa	1000m @ 20% phản xạ
	Phạm vi đo lường tối đa	1500m @ 60% độ phản xạ
	Độ chính xác phạm vi	5mm @ 50m
	Độ phân giải góc	0,001 °
	Tốc độ quét	40-400 lần quét / s
	FoV	75 °
Máy ảnh	Độ phân giải camera	42.4MP
Máy ảnh	Tiêu cự	28mm
Hệ thống POS	Độ chính xác vị trí (xử lý hậu kỳ)	Ngang 0,01m
	Độ chính xác vị trí (xử lý hậu kỳ)	Độ cao 0,02m
	Định hướng chính xác (xử lý hậu kỳ)	Tựa 0,009 °
	Định hướng chính xác (xử lý hậu kỳ)	Pitch / Roll 0,005 °
Hiệu suất hệ thống	Kích thước	293 × 165 × 164mm
	Độ chính xác tuyệt đối	ngang <5cm
	Độ chính xác tuyệt đối	dọc <5cm
	Cân nặng	4,4kg
	Multi Echo	4 lần
	Nhiệt độ và độ ẩm	Hoạt động: -40 ℃ ~ 60 ℃, Độ ẩm 85%
	Nhiệt độ và độ ẩm	Lưu trữ: -45 ℃ ~ 70 ℃, Độ ẩm 85%

Ưu điểm hệ thống của PM-1500

1. Cấu trúc tổng thể của hệ thống đo tia laze trong không khí PM-1500 đã được tối ưu hóa một cách đổi mới.Nó tích hợp rất nhiều cảm biến như máy quét tia laze, GPS, IMU và camera khảo sát trên không, v.v. Nó nhẹ và dễ cài đặt.Nó phù hợp với nhiều nền tảng như UAV cánh cố định VTOL, UAV nhiều cánh quạt và máy bay trực thăng.

2. Trọng lượng chung của hệ thống nhỏ hơn 4,4kg.Một người có thể dễ dàng mang nó đi bằng máy bay hay đường sắt cao tốc.Ngay cả khi bạn ra ngoài làm việc với UAV và các phụ kiện khác, một chiếc xe thông thường có thể tải tất cả chúng, điều này rất thuận tiện.

3. Phạm vi siêu dài 1500 mét đảm bảo an toàn vận hành trong môi trường có địa hình biến động lớn.Đồng thời, phạm vi siêu dài cho phép hệ thống mang nền tảng bay với độ cao bay cao hơn và tốc độ nhanh hơn, thiết lập vành đai bay rộng hơn và thu thập nhiều dữ liệu đám mây điểm hơn cùng một lúc, giúp cải thiện đáng kể hiệu quả thu thập đám mây điểm .

4. Tần số siêu cao lên đến 2 triệu điểm mỗi giây làm cho dữ liệu đám mây điểm được tinh chỉnh hơn và có thể phản ánh chân thực hơn dạng địa hình của khu vực khảo sát, thay vì phù hợp với tọa độ đối tượng mặt đất.Ngoài ra, thiết bị LiDAR tần số cao có thể được trang bị cho các UAV có tốc độ bay nhanh hơn và có thể thu được nhiều dữ liệu hơn trong cùng một thời điểm.

5. Độ chính xác cao là nhu cầu cốt lõi trong lĩnh vực đo đạc và bản đồ.Độ chính xác khác nhau của hệ thống đo tia laze trong không khí PM-1500 có thể đạt tới 5mm @ 50m và độ chính xác toàn diện của hệ thống tốt hơn 5cm, đáp ứng các tình huống ứng dụng có độ chính xác cao khác nhau.

6. Hệ thống đo tia laze trong không khí PM-1500 áp dụng công nghệ đa tiếng vang.Cảm biến quét tia laze trong hệ thống phát ra các xung tia laze để xuyên qua khoảng trống của thảm thực vật và tiếp cận mặt đất, để thu được thông tin địa hình dưới thảm thực vật.Hệ thống có thể thu được tối đa 4 tín hiệu tiếng vọng, đồng thời có thể xuyên qua cây cối và cung cấp lại thông tin bề mặt thực nhất ngay cả trong những khu vực có nhiều cây cối rậm rạp.

7. PM-1500 là thế hệ mới của hệ thống hạm LiDAR trên không có độ chính xác cao do Hi-Cloud phát triển độc lập.Nó có các đặc điểm như tầm xa, tần số điểm cao, độ chính xác cao, hiệu suất tổng thể ổn định, giá cả hợp lý và hào phóng và siêu tiết kiệm chi phí.

Các dự án ứng dụng thực tế của PM-1500

1. Dự án Mô hình Thành phố 3D

Tổng quan: Tổng diện tích khu vực khảo sát khoảng 10 km vuông.Cần thu được đám mây điểm tia laze gốc và ảnh xiên trong khu vực khảo sát, đồng thời tạo mô hình 3D theo dữ liệu gốc thu được.

Yêu cầu: Đám mây điểm laze thu được bằng công nghệ khảo sát trên không LiDAR trong không khí và dữ liệu hình ảnh kỹ thuật số được chụp bởi máy ảnh xiên được sử dụng để tạo Mô hình độ cao kỹ thuật số (DEM) và Bản đồ trực quan kỹ thuật số (DOM) và tạo mô hình địa hình.Đồng thời, mô hình 3D được tạo ra dựa trên dữ liệu đám mây điểm tia laze và bản vẽ đường.

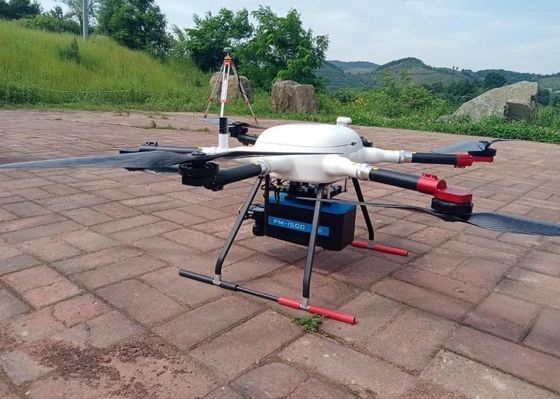

Giải pháp: Dự án sử dụng PM-1500 LiDAR do UAV mang theo để đo lường.Điểm cất cánh và hạ cánh phải được bố trí với tầm nhìn rộng và độ cao càng xa càng tốt.
