Hệ thống máy bay không người lái tầm xa 1350m Hệ thống LiDAR ARS-1000L Độ chính xác cao

Tầm xa 1350m Hệ thống LiDAR trên không đa nền tảng ARS-1000L với độ chính xác cao 15mm @ 150m

Hệ thống LiDAR trên không ARS-1000L là hệ thống dựa trên Riegl LiDAR do Hi-Cloud phát triển và xây dựng.Hệ thống LiDAR trên không ARS-1000L lấy nền tảng UAV làm tàu ​​sân bay.Sau nhiều năm liên tục nâng cấp lặp đi lặp lại, trên cơ sở giữ nguyên các đặc điểm trước đây, kiến ​​trúc phần cứng, hiệu suất xử lý, khối lượng và trọng lượng, các phụ kiện xếp dỡ đã được nâng cấp toàn diện.

Hệ thống được sử dụng rộng rãi trong lập bản đồ khẩn cấp, lập bản đồ địa hình, kiểm tra đường dây điện, khảo sát đường cao tốc, khảo sát rạn san hô ven biển, tính toán khai quật và lấp đất, khảo sát và lập bản đồ khảo cổ và các lĩnh vực khác.

Ưu điểm chính của hệ thống ARS-1000L

1. Dưới phạm vi đo 150m, phạm vi chính xác tốt hơn 15mm.

2. Phạm vi hoạt động tối đa của hệ thống LiDAR là 1350m, hệ thống có thể hoạt động bình thường ngay cả trong môi trường có độ sụt địa hình lớn.

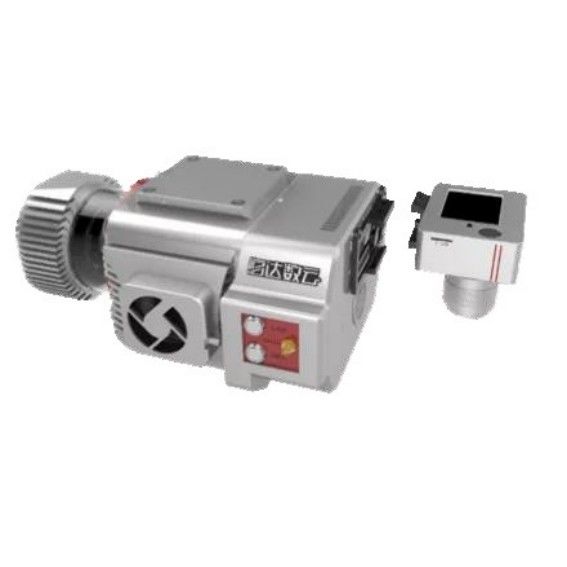

3. Hệ thống tích hợp máy quét tia laze 3D, mô-đun POS và quạt vào kiến ​​trúc phần cứng, không chỉ nâng cao hiệu suất và độ ổn định tổng thể của hệ thống, mà còn nén khối lượng đến mức tối đa, và trọng lượng tổng thể nhỏ hơn 4,5kg .

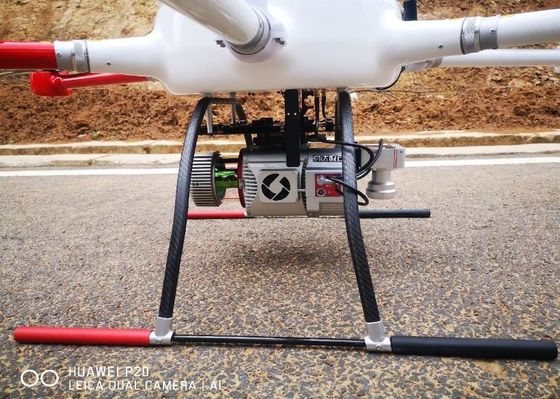

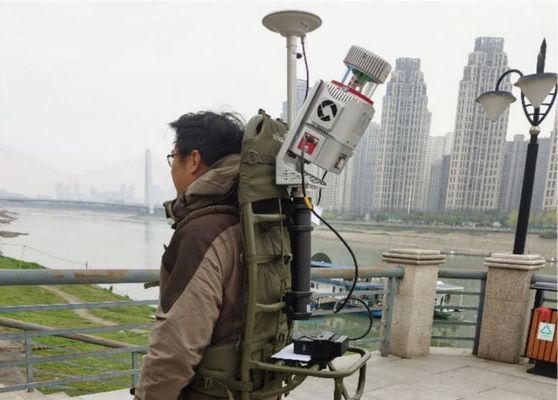

4. Khối lượng và trọng lượng nhỏ của hệ thống cho phép nó được vận chuyển tốt trên các nền tảng vận chuyển khác nhau.Nó không chỉ phù hợp với UAV cánh cố định đa cánh quạt và VTOL mà còn có thể được gắn trên các bệ xe và ba lô để vận hành.

5. Toàn bộ hệ thống áp dụng thiết kế cấu trúc trượt nhanh và không có khoảng cách giữa giá đỡ và hệ thống, đảm bảo độ ổn định và độ tin cậy của thiết bị.

6. Hệ thống cũng cung cấp một ống bảo vệ chống va chạm nhẹ độc quyền để bảo vệ vật lý nhất định cho thiết bị và giảm thiệt hại không cần thiết cho thiết bị trong một số môi trường khắc nghiệt và trường hợp khẩn cấp.

7. Mô-đun ngăn ngừa tổn thất là tùy chọn.Sau khi UAV bị mất, vị trí thiết bị cũng có thể được tìm thấy để thuận tiện cho việc tìm kiếm thiết bị.

8. Tần số phát tia laze của hệ là 750000 điểm trên giây.Tần số điểm cao hơn có nghĩa là nó có thể phản ánh tốt hơn địa hình trong khu vực khảo sát và thu được nhiều dữ liệu đám mây điểm tốt hơn.

Các thông số chính của hệ thống ARS-1000L

Dự án thực tế của hệ thống ARS-1000L

Khảo sát trang trại gió ở vùng núi

Địa bàn khảo sát chủ yếu là địa hình đồi núi.Độ cao trung bình trong khu vực khảo sát trang trại điện gió là cao, và độ cao sụt giảm ở một số khu vực của khu vực đo là trên 300 mét.Toàn bộ trang trại điện gió có diện tích khoảng 12 km vuông.Thảm thực vật là rừng lá rộng thường xanh á nhiệt đới, với tỷ lệ che phủ thực vật lớn, đa dạng về chủng loại.

Địa hình khu vực khảo sát phức tạp, chênh lệch độ cao lớn, giao thông đi lại thuận tiện, môi trường khí hậu xấu.Trong khu vực khảo sát có một số tua-bin gió cao hơn 100m nên việc thiết kế tuyến gặp nhiều khó khăn.Đường ngắm bị tắc nghẽn nghiêm trọng, rất khó xác định điểm cất cánh.

Dự án sử dụng hệ thống đo tia laze trên không ARS-1000L.Ba điểm cất cánh và hạ cánh được chọn trong toàn bộ khu vực khảo sát với tổng số bảy lần xuất kích.
