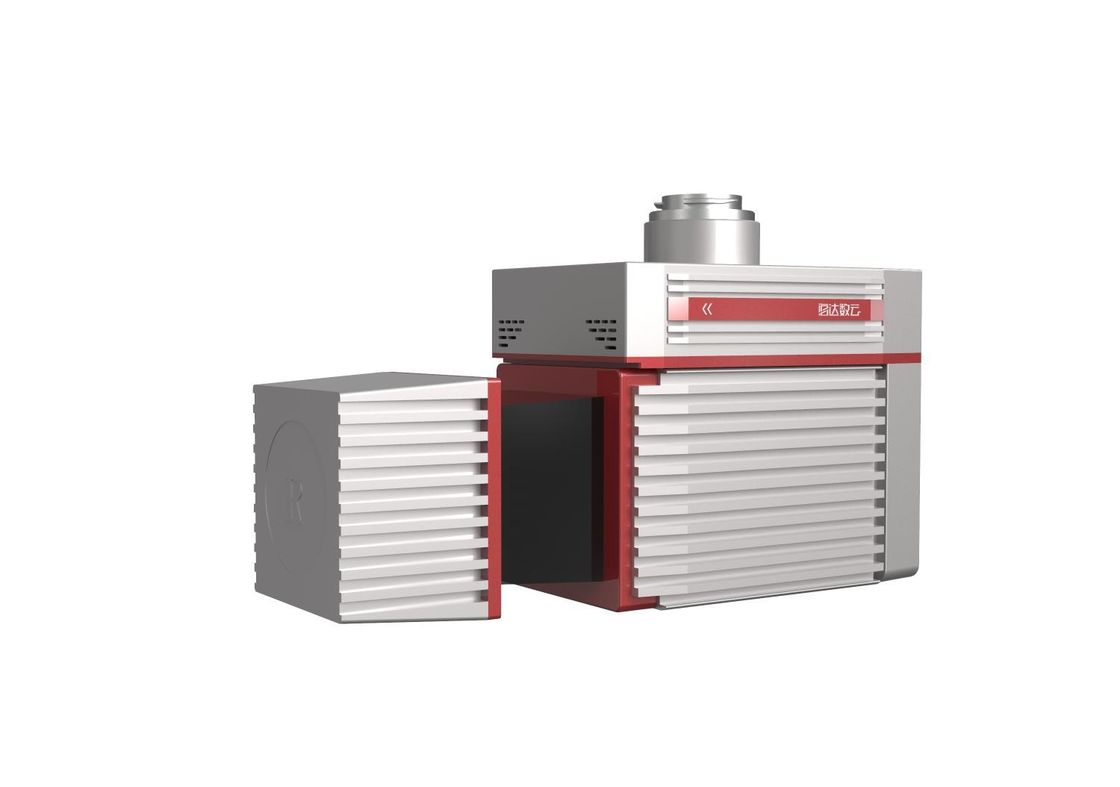

ARS-200 2,5kg Hệ thống LiDAR tích hợp trong không khí Phạm vi quét 330m

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Hi-Cloud
Chứng nhận:	ISO, others upon the requests
Số mô hình:	Hệ thống LiDAR trên không ARS-200

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	negotiable
chi tiết đóng gói:	Trường hợp vận chuyển
Thời gian giao hàng:	20-30 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	10 bộ / tháng

Tiếp xúc

Chi tiết sản phẩm

Phạm vi đo lường::	3 ~ 330m	Độ chính xác phạm vi:	15mm @ 150m
FoV::	Chế độ trong không khí 60 ° ~ 90 °	Tần số quét::	10 ~ 100 lần quét / s
Độ phân giải góc::	0,001 °	Cân nặng::	2,5kg
Làm nổi bật:	Hệ thống LiDAR trong không khí 330m , Hệ thống LiDAR 2 , 5kg trong không khí

ARS-200 trọng lượng nhẹ 2,5kg tích hợp hệ thống LiDAR trên không với phạm vi đo 330m và độ chính xác trong phạm vi 15mm @ 150m

Hệ thống LiDAR trên không hạng nhẹ ARS-200 là một hệ thống dựa trên Riegl LiDAR do Hi-Cloud phát triển và xây dựng. Hệ thống LiDAR trên không ARS-200 lấy nền tảng UAV nhiều cánh quạt làm vật mang, tích hợp máy quét tia laze chính xác cao, camera HD, GPS, IMU và các cảm biến khác, đồng thời thu được đồng bộ đám mây điểm tia laze 3D, dữ liệu định vị và thái độ và dữ liệu hình ảnh với hỗ trợ của công nghệ đồng bộ thời gian sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp.

Những đặc điểm chính:

Leightweight - Thiết bị nhẹ và nhỏ gọn với trọng lượng chỉ 2,5kg.
Tích hợp - Thiết bị tích hợp máy quét tia laze 3D độ chính xác cao, GPS, IMU và các cảm biến khác.Sau khi đóng gói, kích thước nhỏ và dễ dàng mang theo.
Đa nền tảng - Nó hỗ trợ nhiều nền tảng mạng.Theo các hướng ngành và kịch bản ứng dụng khác nhau, nó có thể được sử dụng với UAV, ô tô và ba lô.
Tầm ngắn - Nếu khu vực cần đo bằng phẳng và ít dao động địa hình thì không cần hệ thống đo tia laze tầm xa đắt tiền và phạm vi của thiết bị cũng đủ đáp ứng nhu cầu.
Độ chính xác cao - Độ chính xác dao động 15mm có thể đạt được ở phạm vi 150m và độ lệch dao động của kết quả tốt hơn 10mm trong điều kiện đo lặp lại cùng một mục tiêu.

Sự chỉ rõ

Hệ thống LiDAR trên không ARS200

vật phẩm	Chỉ báo	Tham số
Hiệu suất hệ thống	Độ chính xác tuyệt đối	ngang <5cm thẳng đứng <5cm
	Cân nặng	2,5kg
	Kho	SSD 256GB
	Nhiệt độ hoạt động	-10 ℃ ~ + 40 ℃
	Môi trường lưu trữ	-20 ℃ ~ + 50 ℃ Độ ẩm <85%
	Lớp tia laze	Lớp 1 (an toàn cho mắt)
Máy quét tia laze	Phạm vi đo lường tối đa	330m @ 80% 290m @ 60%
	Phạm vi đo lường tối thiểu	3m
	Độ chính xác phạm vi	15mm @ 150m
	Độ chính xác lặp lại	10mm @ 150m
	Tối đaTần số điểm hiệu quả	100000 điểm / s
	Số lượng tiếng vọng nhận được tối đa	5
	FoV (có thể chọn)	0 ~ 360 ° Chế độ trong không khí 60 ° ~ 90 °
	Tần số quét (có thể lựa chọn)	10 ~ 100 lần quét / s
	Độ phân giải góc	0,001 °
Hệ thống POS	Độ chính xác vị trí (xử lý hậu kỳ)	Ngang 0,01m Độ cao 0,02m
Hệ thống POS	Định hướng chính xác (xử lý hậu kỳ)	Tựa 0,012 ° Pitch / Roll 0,005 °
Hệ thống camera	Độ phân giải camera	≥24MP
Hệ thống camera	Trọng lượng máy ảnh	<500g

Ứng dụng khảo sát đường cao tốc

Tổng quan dự án: Tuyến chính của dự án dài khoảng 8km.Khu vực khảo sát chủ yếu là địa hình đồi núi, độ cao trung bình 600m.Sông đi qua khu vực khảo sát, và độ cao sụt giảm ở một số khu vực là lớn.Thảm thực vật trong khu vực khảo sát rất tươi tốt, chủ yếu là rừng lá rộng thường xanh và cây bụi thấp.

Yêu cầu của dự án: Nhiệm vụ chính của dự án là khảo sát LiDAR trên không và xử lý đám mây điểm của một số đoạn nhất định của đường cao tốc.Sai số bình phương trung bình của độ cao đám mây điểm được yêu cầu nhỏ hơn 15 cm.

Khó khăn của dự án: Hoạt động đo đạc và bản đồ truyền thống nguy hiểm hơn do giao thông trên đường cao tốc.Máy thu GNSS khó thu tín hiệu vệ tinh do cây cối rậm rạp và độ cao sụt giảm lớn trong khu vực khảo sát.

Hệ thống LiDAR trên không ARS-200 được áp dụng trong dự án này.Sau khi tính toán quỹ đạo, kết hợp đám mây điểm và các quy trình xử lý dữ liệu khác, kết quả đám mây điểm như sau:

ARS-200 2,5kg Hệ thống LiDAR tích hợp trong không khí Phạm vi quét 330m 0
