Hi-Cloud, công ty dẫn đầu về công nghệ quét laser 3D.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Hi-Cloud |
| Chứng nhận: | ISO, others upon the requests |
| Số mô hình: | Hệ thống đo tia laze trong không khí ARS-1000 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Trường hợp vận chuyển |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 5 bộ / tháng |
| Cân nặng: | 4,5kg | Phạm vi: | 5m đến 920m |
|---|---|---|---|
| Độ chính xác phạm vi: | 15mm @ 150m | FoV （có thể lựa chọn）: | 0 ~ 330 ° (chế độ trong không khí 60 ° ~ 90 °) |
| Độ phân giải góc: | 0,001 ° | Điện áp đầu vào: | 20 ~ 30V |
| Sự tiêu thụ năng lượng: | <75W | Lớp tia laze: | Lớp 1 (an toàn cho mắt) |
| Làm nổi bật: | Hệ thống lập bản đồ UAV hạng nhẹ,Hệ thống lập bản đồ UAV khảo cổ học,hệ thống đo đạc và bản đồ uav |
||
Độ chính xác 920m @ 60% trong phạm vi 15mm @ 150m 4,5kg ARS-1000 Hệ thống lập bản đồ UAV hạng nhẹ với tốc độ quét 10 ~ 200 lần quét / s

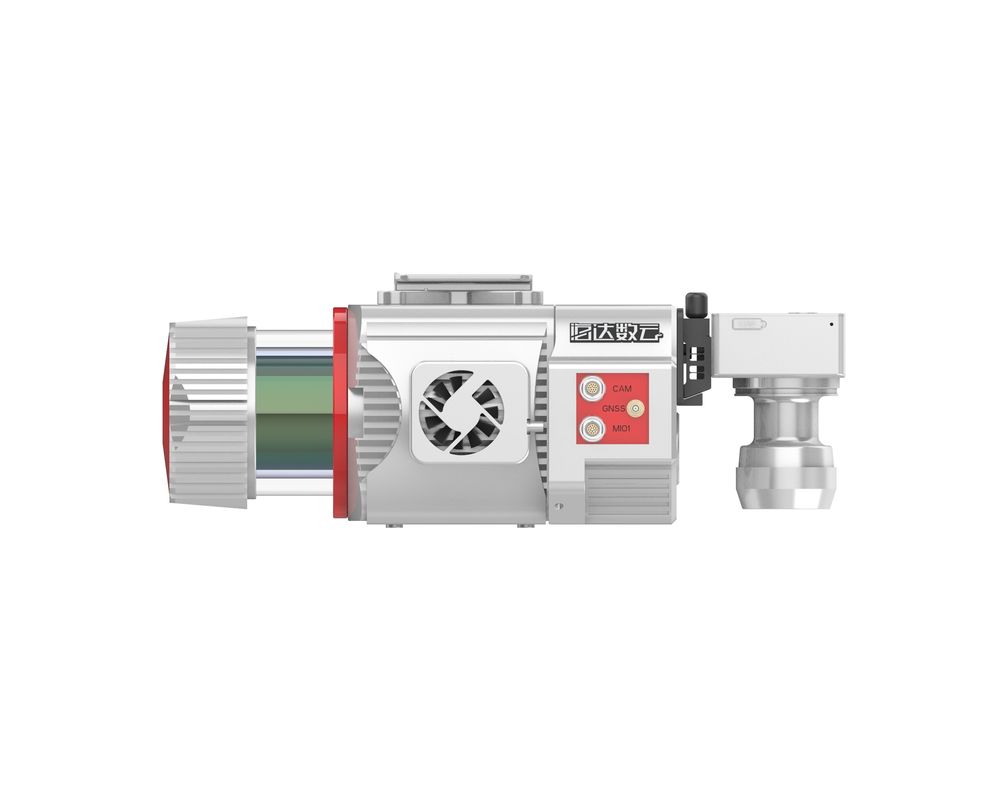

Hệ thống lập bản đồ UAV hạng nhẹ ARS-1000 là một hệ thống LiDAR trên không dựa trên Riegl LiDAR.Toàn bộ hệ thống được phát triển và xây dựng bởi Wuhan Hi-Cloud Technology Co., Ltd.Nó tích hợp các cảm biến khác nhau như tia laze chính xác cao, máy ảnh độ nét cao, GPS, bộ điều khiển lưu trữ và điều hướng quán tính MEMS.Được hỗ trợ bởi công nghệ đồng bộ hóa thời gian của sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, nó có thể thu được đồng bộ đám mây điểm tia laze 3D, dữ liệu POS và cả dữ liệu hình ảnh.Hệ thống có ưu điểm là trọng lượng nhẹ, vận chuyển thuận tiện và hiệu quả xử lý kết quả cao.Nó có thể được sử dụng rộng rãi trong lập bản đồ khẩn cấp, lập bản đồ địa hình, kiểm tra đường dây điện, khảo sát đường cao tốc, khảo sát rạn san hô ven biển, tính toán khai quật và lấp đất, khảo sát và lập bản đồ khảo cổ học và các lĩnh vực khác.
Sự chỉ rõ
Hệ thống lập bản đồ UAV hạng nhẹ ARS-1000
| vật phẩm | Thông số | ||
| Hiệu suất hệ thống | Độ chính xác tuyệt đối | ± 5cm | |
| Cân nặng | 4,5kg | ||
| Chế độ hoạt động | Dù / Xe gắn trên xe / Ba lô | ||
| Đơn vị quét laze | Phân loại tia laze | Lớp 1 | |
| Tối đaPhạm vi đo lường | 920m @ 60% | ||
| Tối đaTốc độ quét hiệu quả | 500.000 điểm / giây | ||
| Tốc độ cập nhật dữ liệu | 200Hz | ||
| FoV | 330 ° | ||
| Độ phân giải góc | 0,001 ° | ||
| Chức năng đa tiếng vang | Có sẵn | ||
| INS | Độ chính xác vị trí (xử lý hậu kỳ) | Nằm ngang | 0,01m |
| Độ cao | 0,02m | ||
| Độ chính xác của Heading | 0,010 ° | ||
| Độ chính xác của quảng cáo chiêu hàng / cuộn | 0,005 ° | ||
Đặc trưng
Ứng dụng củaDự án khảo sát đường cao tốc
1.Tổng quan dự án:
Địa hình khu vực khảo sát phức tạp, thảm thực vật tươi tốt, độ cao chênh lệch lớn.Cần đo hai đường cao tốc, tổng chiều dài khoảng 60km.
2. Yêu cầu và khó khăn của dự án:
Chịu trách nhiệm đo mặt cắt dọc và ngang 100 mét (200 mét băng thông) ở hai bên đường giữa của đường theo tiêu chuẩn, quy trình kỹ thuật và quy trình tương ứng, kết quả đầu ra phải phù hợp với quy định 1 : 500 yêu cầu lập bản đồ.
Do núi cao, đường gồ ghề, cây cối tươi tốt và giao thông dày đặc trên đường cao tốc nên công việc khảo sát thực địa rất nguy hiểm.
3. Giải pháp
Theo tình hình cụ thể của dự án, Hệ thống lập bản đồ UAV hạng nhẹ ARS-1000 được áp dụng để thu thập dữ liệu bay dọc đường theo độ cao tương đối 200m.
