4,5kg Hệ thống lập bản đồ địa hình UAV đa nền tảng ARS-1000L UAV khảo sát trên không

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Hi-Cloud
Chứng nhận:	ISO, others upon the requests
Số mô hình:	Hệ thống lập bản đồ UAV ARS-1000L

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	negotiable
chi tiết đóng gói:	Trường hợp vận chuyển
Thời gian giao hàng:	10 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	10 bộ / tháng

Tiếp xúc

Chi tiết sản phẩm

Cân nặng:	4,5kg	Kho:	1TB SSD
Phạm vi lớn nhất:	1350m @ 60%	Độ chính xác phạm vi:	15mm @ 150m
FoV （có thể lựa chọn）:	0 ~ 330 ° với chế độ trong không khí 60 ° ~ 90 °	Độ phân giải góc:	0,001 °
Nhiệt độ hoạt động:	-10 ℃ ~ + 40 ℃	Môi trường lưu trữ:	-20℃~+50℃; -20 ℃ ~ + 50 ℃; Humidity < 85% Độ ẩm <85%
Làm nổi bật:	Hệ thống lập bản đồ UAV địa hình , Hệ thống lập bản đồ UAV trên không , UAV khảo sát trên không 4

Độ an toàn cao 4,5kg Phạm vi 1350m @ 60% Hệ thống lập bản đồ UAV đa nền tảng ARS-1000L với độ chính xác 15mm @ 150m

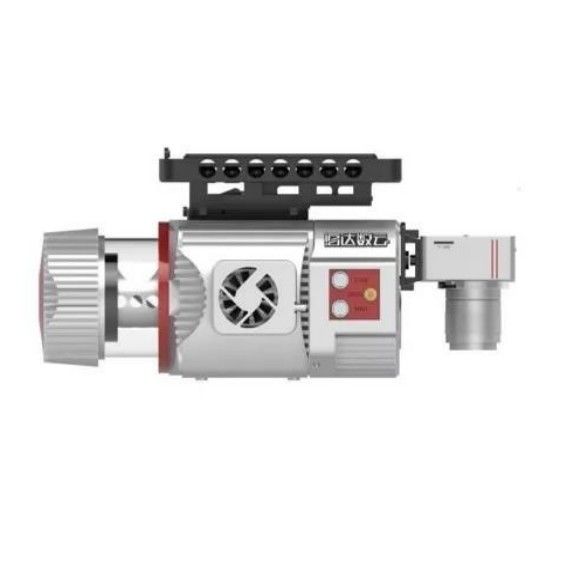

Dựa trên Riegl LiDAR, Hệ thống lập bản đồ UAV ARS-1000L được phát triển và xây dựng bởi Hi-Cloud.Nó là một hệ thống tích hợp cao với các mô-đun của tia laze chính xác cao, camera độ nét cao, GPS, bộ điều khiển lưu trữ và dẫn đường quán tính MEMS.Với ưu điểm là hoạt động mạnh mẽ, khối lượng nhẹ, lắp đặt thuận tiện và vận hành đơn giản, nó đã được đa số người dùng công nhận và sử dụng rộng rãi trong các bản đồ khẩn cấp, bản đồ địa hình, kiểm tra đường dây điện, khảo sát đường cao tốc, khảo sát rạn san hô ven biển, khối lượng đào đắp tính toán, khảo sát và lập bản đồ khảo cổ và các lĩnh vực khác.

Thông số kỹ thuật của Hệ thống lập bản đồ UAV ARS-1000L

1. Hiệu suất hệ thống

Chỉ báo	Tham số
Độ chính xác tuyệt đối	ngang <5cm thẳng đứng <5cm
Cân nặng	4,5kg
Kho	1TB SSD
Điện áp đầu vào	20 ~ 30V
Sự tiêu thụ năng lượng	<75W
Nhiệt độ hoạt động	-10 ℃ ~ + 40 ℃
Môi trường lưu trữ	-20 ℃ ~ + 50 ℃ Độ ẩm <85%
Lớp tia laze	Lớp 1 (an toàn cho mắt)

2. Máy quét laze

Chỉ báo	Tham số
Phạm vi đo lường tối đa	1350m @ 60%
Phạm vi đo lường tối thiểu	5m
Độ chính xác phạm vi	15mm @ 150m
Độ chính xác lặp lại	10mm @ 150m
Tối đaTần số điểm hiệu quả	750000 điểm / s
Bánh răng tia laze để điều chỉnh	6 cấp độ
Số lượng tiếng vọng nhận được tối đa	4 ~ 15
FoV (có thể chọn)	0 ~ 330 ° Chế độ trong không khí 60 ° ~ 90 °
Tần số quét (có thể lựa chọn)	10 ~ 200 lần quét / s
Độ phân giải góc	0,001 °

3. Hệ thống POS

Chỉ báo	Tham số
Độ chính xác vị trí (xử lý hậu kỳ)	Ngang 0,01m Độ cao 0,02m
Định hướng chính xác (xử lý hậu kỳ)	Tựa 0,010 ° Pitch / Roll 0,005 °

4. Hệ thống camera

Chỉ báo	Tham số
Độ phân giải camera	≥42.4MP
Trọng lượng máy ảnh	<500g

Tính năng của Hệ thống lập bản đồ UAV ARS-1000L

1. Hệ thống tích hợp máy quét tia laze 3D, mô-đun POS và quạt vào kiến trúc phần cứng, không chỉ nâng cao hiệu suất tổng thể và độ ổn định của hệ thống, mà còn nén khối lượng đến mức tối đa, và trọng lượng tổng thể nhỏ hơn 4,5kg .

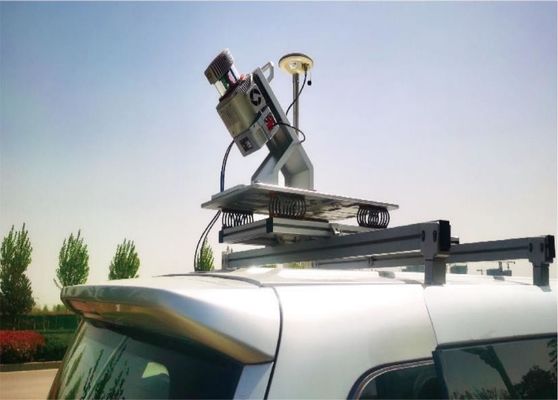

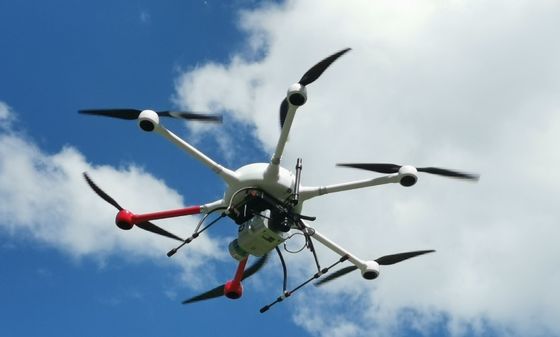

2. Khối lượng và trọng lượng nhỏ của hệ thống cho phép nó được vận chuyển tốt trên các nền tảng vận chuyển khác nhau.Nó không chỉ phù hợp với UAV đa cánh quạt và UAV cánh cố định VTOL mà còn có thể được gắn trên các bệ xe và ba lô để vận hành.Dù ở chế độ trên không, trên xe hay trong ba lô, hệ thống đều được trang bị phần mềm cài đặt tương ứng để đáp ứng việc cài đặt và triển khai nhanh chóng trên địa điểm vận hành.

3. Toàn bộ hệ thống sử dụng thiết kế cấu trúc trượt nhanh và không có khe hở giữa giá đỡ và hệ thống, đảm bảo độ ổn định và độ tin cậy của thiết bị.Không cần vít trong quá trình lắp đặt, giúp cải thiện thời gian triển khai tại chỗ.Ngoài ra, hệ thống cũng cung cấp một lớp bảo vệ chống va chạm nhẹ độc quyền để bảo vệ vật lý nhất định cho thiết bị và giảm thiệt hại không cần thiết cho thiết bị trong một số môi trường khắc nghiệt và trường hợp khẩn cấp.Hơn nữa, mô-đun ngăn ngừa mất mát là tùy chọn.Sau khi UAV bị mất, vị trí thiết bị cũng có thể được tìm thấy để thuận tiện cho việc tìm kiếm thiết bị.

4. Tầm hoạt động tối đa của hệ thống LiDAR là 1350m, hệ thống có thể hoạt động bình thường ngay cả trong môi trường có độ sụt địa hình lớn.Đo khoảng cách xa cũng có thể cải thiện hiệu quả thu nhận của thiết bị và thu thập nhiều dữ liệu đám mây điểm hơn trong cùng một thời điểm.

5. Tần số phát tia laze của hệ là 750000 điểm trên giây.Tần số điểm cao hơn có nghĩa là nó có thể phản ánh tốt hơn địa hình trong khu vực khảo sát và thu được nhiều dữ liệu đám mây điểm tốt hơn.Ngoài ra, thiết bị LiDAR tần số cao có thể được trang bị cho UAV có tốc độ bay nhanh hơn.Đồng thời, có thể thu được nhiều dữ liệu hơn, giúp cải thiện hiệu quả thu thập dữ liệu.

6. Độ chính xác tuyệt đối của hệ thống tốt hơn 5cm, đáp ứng nhu cầu của hầu hết các tình huống ứng dụng.Trong phạm vi đo 150m, độ chính xác của phạm vi tốt hơn 15mm.

Dự án ứng dụng thực tế Hệ thống bản đồ UAV ARS-1000L

Khảo sát trang trại gió ở vùng núi

Tổng quat

Địa bàn khảo sát chủ yếu là địa hình đồi núi.Độ cao trung bình trong khu vực khảo sát trang trại điện gió là cao, và độ cao sụt giảm ở một số khu vực của khu vực đo là trên 300 mét.Toàn bộ trang trại điện gió có diện tích khoảng 12 km vuông.Thảm thực vật là rừng lá rộng thường xanh á nhiệt đới, với tỷ lệ che phủ thực vật lớn, đa dạng về chủng loại.

Nỗi khó khăn

Địa hình khu vực khảo sát phức tạp, chênh lệch độ cao lớn, giao thông đi lại thuận tiện, môi trường khí hậu xấu.Trong khu vực khảo sát có một số tua-bin gió cao hơn 100m nên việc thiết kế tuyến gặp nhiều khó khăn.Đường ngắm bị tắc nghẽn nghiêm trọng, rất khó xác định điểm cất cánh.

Dung dịch

Dự án sử dụng hệ thống đo tia laze trên không ARS-1000L.Ba điểm cất cánh và hạ cánh được chọn trong toàn bộ khu vực khảo sát với tổng số bảy lần xuất kích.
