Hệ thống lập bản đồ UAV đa nền tảng ARS-200 LiDAR Độ chính xác cao 15mm

Hệ thống lập bản đồ UAV đa nền tảng ARS-200 LiDAR Độ chính xác cao 15mm

  • Hệ thống lập bản đồ UAV đa nền tảng ARS-200 LiDAR Độ chính xác cao 15mm
Hệ thống lập bản đồ UAV đa nền tảng ARS-200 LiDAR Độ chính xác cao 15mm
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Hi-Cloud
Chứng nhận: ISO, others upon the requests
Số mô hình: Hệ thống lập bản đồ UAV ARS-200
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: negotiable
chi tiết đóng gói: Trường hợp vận chuyển
Thời gian giao hàng: 20-30 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10 bộ / tháng
Tiếp xúc
Chi tiết sản phẩm
Phạm vi đo lường: 3 đến 330 mét FoV: 60 ° ~ 90 °
Độ chính xác phạm vi: 15mm @ 150m Độ chính xác lặp lại: 10mm @ 150m
Nhiệt độ hoạt động: -10 ℃ ~ + 40 ℃ Multi Echo: 5 lần
Làm nổi bật:

Hệ thống lập bản đồ UAV LiDAR

,

Hệ thống lập bản đồ UAV 15mm

,

Hệ thống lập bản đồ lidar 15mm

Hệ thống lập bản đồ đa nền tảng ARS-200 LiDAR với độ chính xác cao 15mm và tần số cao 100000 điểm / s

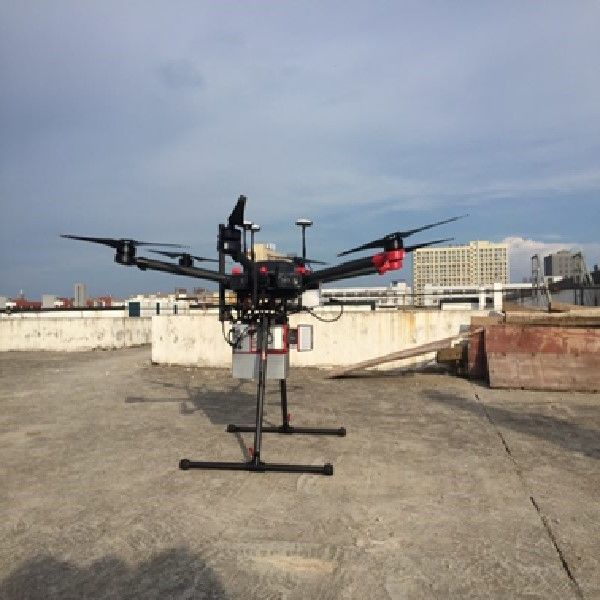

Hệ thống lập bản đồ ARS-200 là một LiDAR trên không có thể được gắn trên nhiều nền tảng, chẳng hạn như UAV nhiều cánh quạt, phương tiện và ba lô.Nó là một hệ thống dựa trên Riegl LiDAR được phát triển và xây dựng bởi Hi-Cloud.Toàn bộ hệ thống tích hợp bao gồm các cảm biến khác nhau như tia laze độ chính xác cao, camera độ nét cao, GPS, định vị quán tính MEMS và bộ điều khiển lưu trữ.Với công nghệ đồng bộ hóa thời gian của Hi-Cloud, hệ thống ARS-200 thu được đồng bộ đám mây điểm tia laze 3D, dữ liệu POS và dữ liệu hình ảnh.



Các tính năng chính của hệ thống:

tôi.Nó hỗ trợ nhiều nền tảng mạng.Theo các hướng ngành và kịch bản ứng dụng khác nhau, nó có thể được sử dụng với UAV, ô tô và ba lô.



ii.Mỗi nền tảng được trang bị thiết kế cấu trúc cài đặt nhanh tương ứng, có thể thực hiện cài đặt nhanh chóng không cần vít, giảm đáng kể thời gian cài đặt và triển khai tại chỗ và một người có thể nhanh chóng cài đặt mà không cần bất kỳ công cụ nào.



iii.Cấp độ chống thấm nước và chống bụi của hệ thống tốt hơn IP64.Trong môi trường làm việc bình thường, không có bụi xâm nhập và hơi ẩm đọng lại trong cơ thể, thiết bị có thể hoạt động bình thường.



iv.Thiết bị nhẹ và nhỏ gọn với trọng lượng chỉ 2,5kg.Các thiết bị nhẹ.



Dựa trên các tính năng và ưu điểm, hệ thống bản đồ ARS-200 UAV có thể được sử dụng rộng rãi trong lập bản đồ khẩn cấp, bản đồ địa hình, kiểm tra đường dây điện, khảo sát đường cao tốc, khảo sát rạn san hô ven biển, khai quật và tính toán, khảo sát và lập bản đồ khảo cổ học và các lĩnh vực khác.



Thông số kỹ thuật của hệ thống lập bản đồ ARS-200 UAV



vật phẩm Chỉ báo Tham số

Hiệu suất hệ thống

Độ chính xác tuyệt đối

ngang <5cm

thẳng đứng<5cm

Cân nặng 2,5kg
Kho SSD 256GB
Nhiệt độ hoạt động

-10 ℃ ~ + 40 ℃

Môi trường lưu trữ -20 ℃ ~ + 50 ℃
Độ ẩm <85%
Lớp tia laze Class1 (an toàn cho mắt)
Máy quét tia laze Phạm vi đo lường tối đa 330m @ 80%
290m @ 60%
Phạm vi đo lường tối thiểu 3m
Độ chính xác phạm vi 15mm @ 150m
Độ chính xác lặp lại 10mm @ 150m
Tối đaTần số điểm hiệu quả 100000 điểm / s
Số lượng tiếng vọng nhận được tối đa 5
FoV (có thể chọn) 0 ~ 360 °
Chế độ trong không khí 60 ° ~ 90 °
Tần số quét (có thể lựa chọn) 10 ~ 100 lần quét / s
Độ phân giải góc 0,001 °
Hệ thống POS Độ chính xác vị trí (xử lý hậu kỳ) Ngang 0,01m
Độ cao 0,02m
Định hướng chính xác (xử lý hậu kỳ) Tựa 0,012 °
Pitch / Roll 0,005 °
Hệ thống camera Độ phân giải camera ≥24MP
Trọng lượng máy ảnh <500g

Dự án khảo sát đường cao tốc của hệ thống


Tuyến chính của dự án dài khoảng 8km.Khu vực khảo sát chủ yếu là địa hình đồi núi, độ cao trung bình 600m.Sông đi qua khu vực khảo sát, và độ cao sụt giảm ở một số khu vực là lớn.Thảm thực vật trong khu vực khảo sát rất tươi tốt, chủ yếu là rừng lá rộng thường xanh và cây bụi thấp.



Nhiệm vụ chính của dự án là khảo sát LiDAR trên không và xử lý đám mây điểm của một đoạn nhất định của đường cao tốc.Sai số bình phương trung bình của độ cao đám mây điểm được yêu cầu nhỏ hơn 15 cm.



Hoạt động đo đạc và bản đồ truyền thống nguy hiểm hơn vì giao thông trên đường cao tốc.Máy thu GNSS khó thu tín hiệu vệ tinh do cây cối rậm rạp và độ cao sụt giảm lớn trong khu vực khảo sát.



Hệ thống bản đồ ARS-200 UAV được áp dụng trong dự án này.Sau khi tính toán quỹ đạo, kết hợp đám mây điểm và các quy trình xử lý dữ liệu khác, kết quả đám mây điểm như sau:

Hệ thống lập bản đồ UAV đa nền tảng ARS-200 LiDAR Độ chính xác cao 15mm 0
