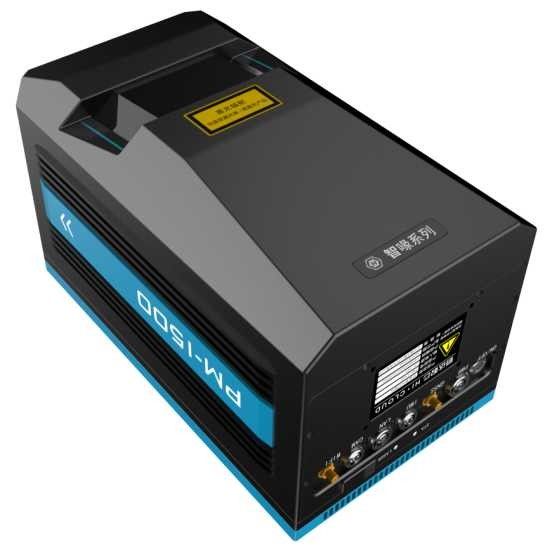

Hệ thống lập bản đồ UAV tích hợp tầm xa 1500m Thiết bị lập bản đồ PM-1500 LiDAR

Độ chính xác 5mm @ 50m và hệ thống lập bản đồ UAV tích hợp tầm xa 1500m PM-1500 với tần số cao 2 triệu điểm / s

PM-1500 UAV Mapping System, dựa trên khung công nghệ cốt lõi thế hệ mới, là một LiDAR đường không nội địa mới ra mắt với tần số điểm cao, tần số đường truyền cao, độ chính xác cao và tích hợp cao.Thành phần cốt lõi của hệ thống là máy quét tia laze với chức năng công nghệ đa tiếng vang được phát triển độc lập bởi Wuhan Hi-Cloud Technology Co., Ltd.Tích hợp máy quét tia laze độ chính xác cao, POS (GPS, IMU) độ chính xác cao và các cảm biến khác, được hỗ trợ bởi công nghệ đồng bộ hóa thời gian của các quyền sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, nó có thể đồng bộ thu được dữ liệu POS và đám mây điểm tia laze 3D , nhanh chóng tạo DSM, DEM và DOM và tạo ra các mô hình DLG và 3D thông qua một bộ phần mềm ứng dụng và xử lý dữ liệu hoàn chỉnh.

Nó có thể được áp dụng cho UAV nhiều cánh quạt, UAV cánh cố định VTOL, máy bay nhỏ và máy bay trực thăng để thu được dữ liệu đám mây điểm tia laze chính xác cao dày đặc trên mặt đất trên nền tảng di động bay nhanh.Nó được sử dụng rộng rãi trong lập bản đồ hạng khảo sát, mô hình 3D kỹ thuật số, khảo sát và lập bản đồ địa hình, khảo sát địa chính, khảo sát giao thông, kiểm tra đường dây điện, khảo sát lâm nghiệp, giám sát thiên tai và các lĩnh vực khác.

Thông số kỹ thuật của PM-1500

Đặc điểm của PM-1500

1. Độ chính xác cao:Độ chính xác khác nhau của hệ thống lập bản đồ PM-1500 UAV có thể đạt tới 5mm @ 50m và độ chính xác toàn diện của hệ thống tốt hơn 5cm, đáp ứng các tình huống ứng dụng có độ chính xác cao khác nhau.

2. Tầm xa: Phạm vi tối đa có thể đạt tới 1500m @ 60%.Phạm vi siêu dài đảm bảo đáng kể sự an toàn khi vận hành trong môi trường có sự biến động địa hình lớn và cho phép hệ thống thực hiện nền tảng bay với độ cao bay cao hơn và tốc độ nhanh hơn, thiết lập một vành đai bay rộng hơn và thu thập nhiều dữ liệu đám mây điểm hơn cùng một lúc

3. Tần số cao: Tần số có thể đạt tới2 triệu điểm mỗi giây.Tần số cao này làm cho dữ liệu đám mây điểm được tinh chỉnh hơn và có thể phản ánh chân thực hơn dạng địa hình của khu vực khảo sát, thay vì phù hợp với tọa độ của đối tượng mặt đất.Ngoài ra, thiết bị LiDAR tần số cao có thể được trang bị cho các UAV có tốc độ bay nhanh hơn, có thể nâng cao hiệu quả hoạt động.

4. Đa tiếng vọng: Hệ thống lập bản đồ UAV PM-1500 có thể thu được tối đa 4 tín hiệu tiếng vọng.Cảm biến quét tia laze trong hệ thống phát ra các xung tia laze để xuyên qua khoảng trống của thảm thực vật và tiếp cận mặt đất, để thu được thông tin địa hình dưới thảm thực vật.

5. Tích hợp: Nó tích hợp cao các cảm biến như máy quét tia laze, GPS, IMU và camera khảo sát trên không, v.v. Nó phù hợp với nhiều nền tảng như UAV cánh cố định VTOL, UAV nhiều cánh quạt và máy bay trực thăng.

6. Trọng lượng nhẹ: Tổng trọng lượng của hệ thống dưới 4,4kg, có thể dễ dàng vận chuyển bởi một cá nhân, cho dù bằng máy bay hay đường sắt cao tốc.

7. Tiết kiệm chi phí: Hệ thống lập bản đồ PM-1500 UAV được phát triển độc lập bởi Hi-Cloud.Nó có các đặc điểm như tầm xa, tần số điểm cao, độ chính xác cao, hiệu suất tổng thể ổn định, giá cả hợp lý và hào phóng và siêu tiết kiệm chi phí.

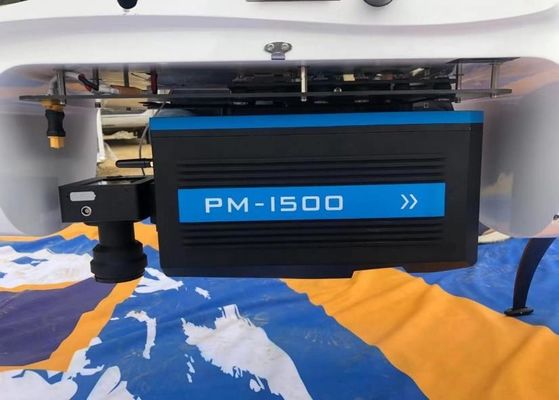

Dự án thực tế của PM-1500

Kiểm định đường dây 500 kV DC

Tổng quan dự án: Đường dây được kiểm tra của dự án là đoạn đường dây 500 kV một chiều, gồm 3 tháp đế và 2 khoảng, với tổng chiều dài khoảng 0,8km. các loại địa mạo, khả năng tàng hình tốt giữa các tháp, và các con đường có thể tiếp cận bên dưới tháp.

Yêu cầu của dự án: Phân tích tình trạng điểm nguy hiểm / Phân tích dự báo điểm nguy hiểm / Phân tích định lượng tình trạng thành phần

Giải pháp: Hệ thống lập bản đồ PM-1500 UAV được sử dụng để thu thập dữ liệu.DSM / DEM sẽ nhanh chóng được tạo ra để sản xuất mô hình DLG và 3D.

Kết quả:
