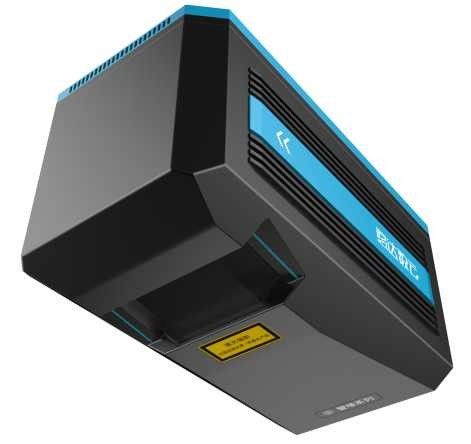

Hệ thống UAV LiDAR tần số cao nhẹ PM-1500 100-2000Khz

Tốc độ tự do cao 2 triệu điểm / s Độ chính xác cao 5mm @ 50m Hệ thống UAV LiDAR nhẹ 4,4kg PM-1500 với phạm vi 1500m

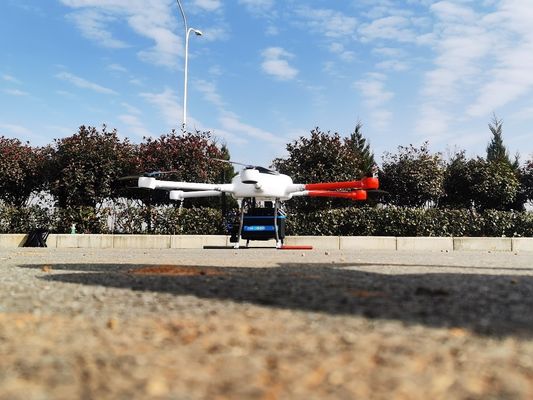

Hệ thống PM-1500 UAV LiDAR, dựa trên khung công nghệ cốt lõi thế hệ mới, là loại LiDAR đường không nội địa mới ra mắt với tần số điểm cao, tần số đường truyền cao, độ chính xác cao và khả năng tích hợp cao.Thành phần cốt lõi của máy quét tia laze với công nghệ đa tiếng vang được phát triển độc lập bởi Wuhan Hi-Cloud Technology Co., Ltd.Toàn bộ hệ thống tích hợp các mô-đun như mô-đun dẫn đường quán tính độ chính xác cao và camera khảo sát trên không.Với cấu trúc tối ưu hóa sáng tạo, trọng lượng của hệ thống PM-1500 UAV LiDAR chỉ 4,4kg.PM-1500 có thể được lắp trên các tàu sân bay khác nhau, như UAV nhiều cánh quạt, UAV cánh cố định VTOL, máy bay nhỏ và tàu bay trực thăng.

Được hỗ trợ bởi công nghệ đồng bộ hóa thời gian của các quyền sở hữu trí tuệ độc lập và công nghệ tích hợp đa cảm biến tích hợp, nó có thể đồng bộ hóa đám mây điểm tia laze 3D và dữ liệu POS, nhanh chóng tạo DSM, DEM và DOM và tạo ra các mô hình DLG và 3D thông qua một bộ dữ liệu hoàn chỉnh phần mềm xử lý và ứng dụng.

Nó được ứng dụng rộng rãi trong các lĩnh vực khác nhau như đo đạc và bản đồ cơ bản, lập mô hình 3D kỹ thuật số, đo đạc và bản đồ địa hình, đo đạc địa chính, khảo sát giao thông, kiểm tra đường dây điện, khảo sát lâm nghiệp, giám sát thiên tai, v.v.

Đặc điểm kỹ thuật của PM-1500

Đặc điểm của PM-1500

• Tầm xa: 1500m @ 60% phản xạ trọng lực.Phạm vi siêu dài cho phép hệ thống mang nền tảng bay với độ cao bay cao hơn và tốc độ nhanh hơn, thiết lập vành đai bay rộng hơn và thu thập nhiều dữ liệu đám mây điểm hơn cùng lúc, giúp cải thiện đáng kể hiệu quả thu thập đám mây điểm.
• Độ chính xác cao: độ chính xác phạm vi = 5mm @ 50m, độ chính xác của hệ thống<5 cm.Độ chính xác có thểđáp ứng các tình huống ứng dụng có độ chính xác cao khác nhau.
• Tần số cao: lên đến 2 triệu điểm mỗi giây.Dữ liệu đám mây điểm được tinh chỉnh hơn và có thể phản ánh chân thực hơn địa hình của khu vực khảo sát.
• Tích hợp: cấu trúc tổng thể của hệ thống PM-1500 UAV LiDAR đã được tối ưu hóa một cách đổi mới.Nó tích hợp nhiều cảm biến như máy quét tia laze, GPS, IMU và camera khảo sát trên không, v.v.
• Trọng lượng nhẹ: 4,4kg.Nó có thể được mang theo một cách dễ dàng bởi một cá nhân.Nó phù hợp với nhiều nền tảng như UAV cánh cố định VTOL, UAV nhiều cánh quạt và máy bay trực thăng.
• Đa tiếng vang: 4 lần tiếng vang.Hệ thống PM-1500 UAV LiDAR áp dụng công nghệ đa tiếng vang.Cảm biến quét tia laze trong hệ thống phát ra các xung tia laze để xuyên qua khoảng trống của thảm thực vật và tiếp cận mặt đất, để thu được thông tin địa hình dưới thảm thực vật.
• Tiết kiệm chi phí: hệ thống chủ lực UAV LiDAR chính xác cao do Hi-Cloud phát triển độc lập.Nó khá tiết kiệm chi phí và cung cấp hiệu suất ổn định.

Các dự án ứng dụng của PM-1500

1. Dự án mô hình thành phố 3D: lấy chiều cao tòa nhà thông qua mô hình 3D, lấy thông tin tòa nhà thông qua hình ảnh xiên và ảnh mặt đất, sau đó xây dựng cơ sở dữ liệu thông tin tòa nhà.

2. Dự án bản đồ địa hình:

• Yêu cầu về mật độ điểm là tốt hơn 16pt / m²;
• Yêu cầu độ chính xác ngang / dọc: ≤5cm, đáp ứng yêu cầu đo đạc và bản đồ địa hình 1: 500.

3. Kiểm tra công trình đường dây 500 kV một chiều: đường dây được kiểm tra là đoạn đường dây 500 kV một chiều, gồm 3 trụ đế và 2 khoảng, với tổng chiều dài khoảng 0,8km.
