Hi-Cloud, công ty dẫn đầu về công nghệ quét laser 3D.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Hi-Cloud |
| Chứng nhận: | ISO, others upon the requests |
| Số mô hình: | Hệ thống UAV LiDAR có độ chính xác cao PM-1500 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Trường hợp vận chuyển |
| Thời gian giao hàng: | 20-30 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 15 bộ / tháng |
| Ứng dụng: | Khảo sát đường và xuống dốc | PRR: | 100-2000kHz |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40 ℃ ~ 60 ℃ | Multi Echo: | 4 lần |
| Phạm vi: | 1500m @ 60% | Sự chính xác: | 5mm @ 50m |
| Làm nổi bật: | No input file specified.,5mm@50m UAV LiDAR System,5mm@50m LiDAR road survey |
||
Độ chính xác cao 4,4kg 5mm @ 50m tầm xa 1500m tần số cao 2000kHz PM-1500 UAV LiDAR Hệ thống khảo sát và thiết kế đường
Ngành giao thông vận tải là ngành cơ bản thúc đẩy sự phát triển của nền kinh tế quốc dân.Nó có vai trò rất quan trọng trong sản xuất và đời sống hàng ngày.Việc tiếp thu, cập nhật thông tin đường bộ một cách chính xác, hiệu quả có ý nghĩa rất lớn để đẩy nhanh tiến độ xây dựng kết cấu hạ tầng giao thông.Từ quy hoạch sơ đồ ban đầu đến thiết kế bản vẽ thi công cuối cùng, cấp chính xác và quy mô kết quả khảo sát yêu cầu trong từng giai đoạn khảo sát đường cao tốc là khác nhau.Do đó, làm thế nào để thu thập và sử dụng hiệu quả thông tin lớn có độ chính xác cao và đa quy mô là mục tiêu của khảo sát đường cao tốc.So với các phương pháp đo lường khác, công nghệ LiDAR (Phát hiện và đo khoảng cách ánh sáng, LiDAR) trong không khí là công nghệ có thể liên tục, tự động, nhanh chóng và hiệu quả thu được thông tin không gian địa lý với độ phân giải không gian và thời gian cao.Đồng thời, phù hợp với các vùng rừng núi, giúp nâng cao hiệu quả công tác khảo sát đường cao tốc.

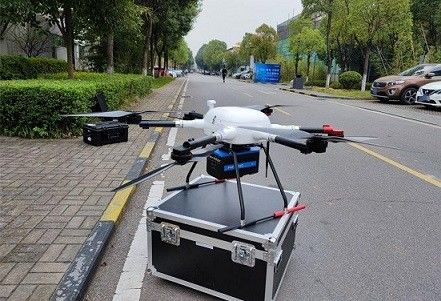

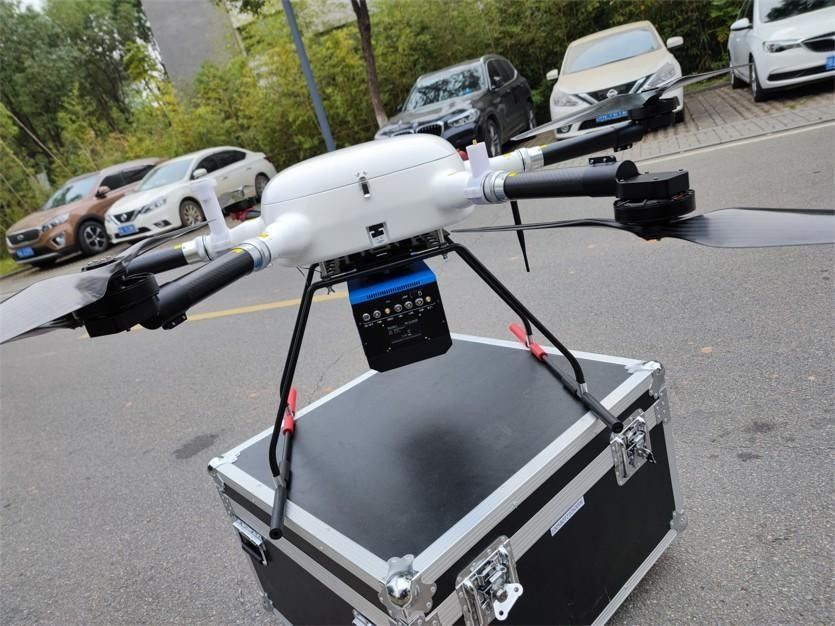

Hệ thống LiDAR trên không PM-1500 gắn trên UAV nhiều cánh quạt L150 hoặc UAV Fenghu VTOL, có thể quét một khu vực rộng lớn của đường được định vị, sau đó thu được dữ liệu đám mây điểm tia laze 3D của khu vực.Thông qua việc loại bỏ, lọc và các hoạt động khác trên dữ liệu đám mây điểm, có thể thu được các sản phẩm dữ liệu phong phú như bản đồ địa hình khu vực khảo sát, mô hình mặt đất số, bản đồ mặt cắt dọc và ngang, để cung cấp bản đồ địa hình và các dữ liệu cơ bản khác cho đường khảo sát và thiết kế.
Đặc trưng
1. Đa nền tảng như UAV cánh cố định VTOL / UAV nhiều cánh quạt / trực thăng
2. 2M điểm / s tần số cao,mở khóa nhiều tình huống ứng dụng hơn
3. Tầm xa 1500m,75 ° FoV, hiệu quả hơn cho các tác vụ
4. Độ chính xác 5mm @ 50m, có thể đáp ứng các tình huống ứng dụng có độ chính xác cao khác nhau
5.Hỗ trợ tiếng vang 4 lần, NSđịa hình thực tế eedback
6. Hệ thống đáng tin cậy, tích hợp cao vàtối ưu hóa một cách đổi mới
Thông số
| Máy quét tia laze | Dải sóng | Hồng ngoại gần (Loại 1) |
| PRR | 100-2000kHz | |
| Độ chính xác phạm vi | 5mm @ 50m | |
| Độ phân giải góc | 0,001 ° | |
| Tối đaPhạm vi | 1500m @ 60% | |
| Tốc độ quét | 40-400 lần quét / s | |
| FoV | 75 ° | |
| Máy ảnh | Độ phân giải camera | 42.4MP |
| Tiêu cự | 28mm | |
| Hệ thống POS | Độ chính xác vị trí (xử lý hậu kỳ) | Ngang 0,01m |
| Độ cao 0,02m | ||
| Định hướng chính xác (xử lý hậu kỳ) | Tựa 0,009 ° | |
| Pitch / Roll 0,005 ° | ||
| Hiệu suất hệ thống | Kích thước | 293 × 165 × 164mm |
| Độ chính xác tuyệt đối | ngang <5cm | |
| dọc <5cm | ||
| Cân nặng | 4,4kg | |
| Multi Echo | 4 lần | |
| Nhiệt độ và độ ẩm | Hoạt động: -40 ℃ ~ 60 ℃, Độ ẩm 85% | |
| Lưu trữ: -45 ℃ ~ 70 ℃, Độ ẩm 85% |
